Wyświetlacz LCD 128x64 Ekran graficzny STN w trybie pozytywowym

Ten ekran graficzny LCD 128x64 STN w trybie dodatnim został zaprojektowany z myślą o niezawodności na poziomie przemysłowym i masowej produkcji.

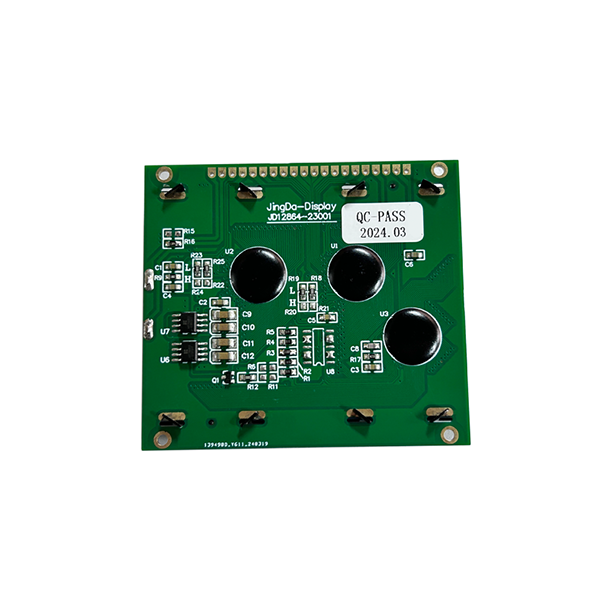

Nr modułu: JDA12864-23001
Technologia: technologia COB
Kąt widzenia: Szeroki kąt widzenia
Temperatura pracy: -20 do 70 ℃
Układ scalony napędu: AIP31107 i AIP31108

Wyślij zapytanie

Ocena: 5.0

(Liczba ocen: 1)

Opis produktu

To urządzenie zostało wyprodukowane do zastosowań przemysłowychWyświetlacz LCD 128x64 Ekran graficzny STN w trybie pozytywowymzapewnia wyraźny obraz z matrycą punktową. Wyposażony w zasilacz 3,0 V i układy scalone sterownika AIP31107, zapewnia stabilną pracę w panelach sterowania, urządzeniach medycznych i inteligentnych licznikach.

Wyświetlacz LCD 128x64 Ekran graficzny STN w trybie pozytywowym: funkcje i dane techniczne

Pozyskiwanie niezawodnychWyświetlacz LCD 128x64 Ekran graficzny STN w trybie pozytywowymwymaga dostawcy, który rozumie zarówno parametry optyczne, jak i spójność produkcji masowej. Moduł JDA12864-23001 został zbudowany w oparciu o dokładnie te potrzeby. Łącząc dojrzałe szkło STN w trybie pozytywowym z solidnym zespołem COB, zapewnia wysoce opłacalne rozwiązanie wizualne.

TenWyświetlacz LCD 128x64 Ekran graficzny STN w trybie pozytywowymwykorzystuje układy scalone sterownika AIP31107 i AIP31108, działające w schemacie sterowania 1/64 i 1/9. Kierunek patrzenia na godzinie 6 i matryca punktowa 128x64 sprawiają, że jest on bardzo wszechstronny. Wspieramy również dostosowywanie układu scalonego sterującego, aby idealnie pasował do istniejącej płytki drukowanej i oprogramowania układowego.

	WYŚWIETLANA ZAWARTOŚĆ I NAPIĘCIE 128×64 kropki \| 3,0 V

	Układ scalony napędu i schemat AIP31107 i AIP31108 \| 1/64 Obowiązek, 1/9 Uprzedzenia

	POWIERZCHNIA AKTYWNA I TEMP. 56,28 × 38,36 mm \| -20 do 70°C

JDA12864-23001 Parametry techniczne
Nr modułu	JDA12864-23001
Rozmiar modułu	78 (dł.) × 70 (szer.) × 12,5 (wys.) mm
Obszar oglądania	62,00 (dł.) mm × 44,00 (szer.) mm
Obszar aktywny	56,28 (dł.) mm × 38,36 (szer.) mm
Wyświetl zawartość	128×64 kropki
Zasilanie	3,0 V
Napęd IC	AIP31107 i AIP31108
Schemat jazdy	Obowiązek 1/64, stronniczość 1/9
Kierunek oglądania	6:00
Temperatura pracy	-20 do 70°C
Temperatura przechowywania	-30 do 80°C

Zastosowania pozytywnego ekranu graficznego STN

Ze względu na wysoką niezawodność i opłacalność jest toWyświetlacz LCD 128x64 Ekran graficzny STN w trybie pozytywowymjest powszechnie wybierany przez inżynierów ze względu na różnorodne wymagania dotyczące HMI i wyświetlania danych:

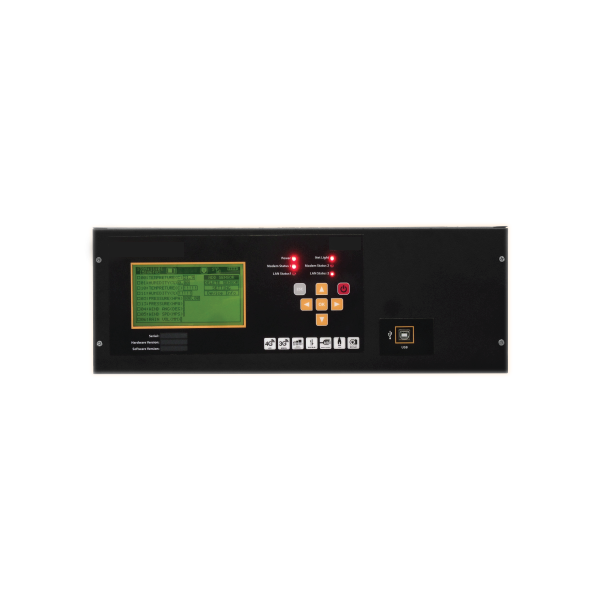

▸ Przemysłowe systemy sterowania- przetwornice częstotliwości, interfejsy PLC i panele sterowania maszyn.

▸ Sprzęt medyczny- monitory pacjenta, urządzenia diagnostyczne i przenośne mierniki stanu zdrowia.

▸ Ruch i transport- systemy prowadzenia na parkingach, automaty biletowe i rejestratory danych.

▸ Elektronika użytkowa- inteligentne urządzenia gospodarstwa domowego, sprzęt audio i narzędzia pomiarowe.

128x64 LCD Display STN Positive Mode Graphic Screen Application

Wyświetlacz LCD 128x64 STN Ekran graficzny w trybie pozytywowym do zastosowań przemysłowych.

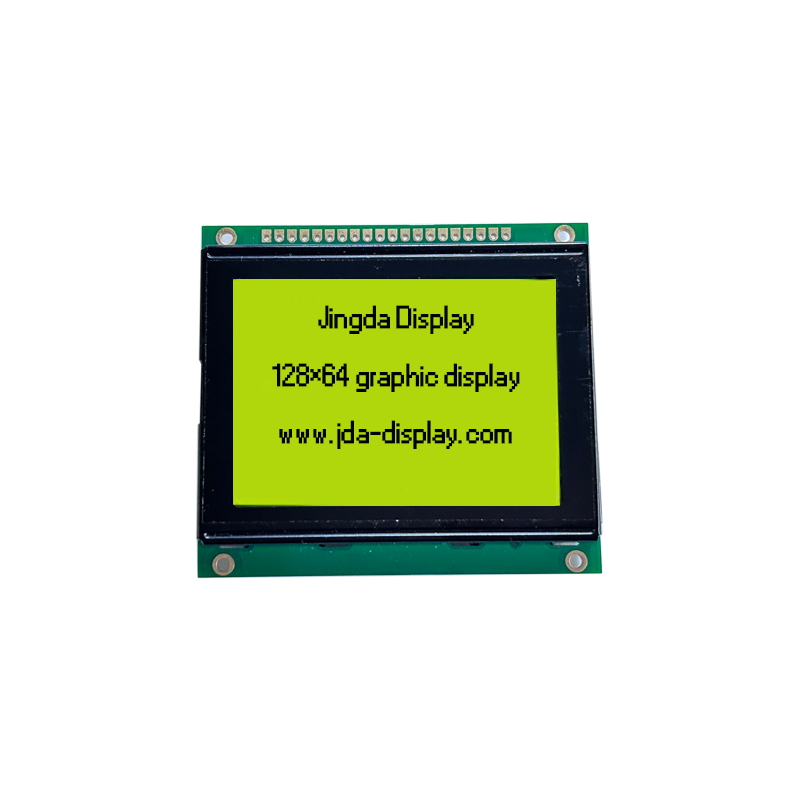

12864 graphic LCD module display

Wyświetlacz w trybie dodatnim STN pokazujący dane matrycowe.

Wsparcie w zakresie dostosowywania i masowej produkcji

Ten moduł katalogu jest doskonałym punktem wyjścia, ale nasze możliwości wykraczają daleko poza części standardowe. Jeśli potrzebujesz w pełni spersonalizowanegoWyświetlacz LCD 128x64 Ekran graficzny STN w trybie pozytywowym, nasz zespół inżynierów jest gotowy do pomocy. Oferujemy niestandardowe oprzyrządowanie do szkła, przeprojektowanie pinów i alternatywne kolory podświetlenia.

Dostosowywanie układu scalonego sterownika- Zmodyfikuj konfigurację AIP31107/31108, aby pasowała do istniejącego oprogramowania sprzętowego.

Polaryzator i podświetlenie- Opcje odblaskowe, transrefleksyjne lub przepuszczalne z białym, niebieskim lub zielonym podświetleniem LED.

Typy złączy- Złącze pinowe, złącze Zebra lub kabel FPC, aby dopasować się do procesu montażu.

Szybka wycena- Wyślij swój rysunek i roczne zapotrzebowanie, aby otrzymać kompleksową wycenę w ciągu 24 godzin.

Aby porównać z innymi opcjami wyświetlaczy monochromatycznych, odwiedź naszą stronęGraficzny wyświetlacz LCDstrona kategorii. Możesz także poznać naszeModuł wyświetlacza LCD 128×64 Moduł wyświetlacza dodatniego FSTNdla alternatywnych trybów optycznych. Jeśli Twój projekt wymaga prostszych odczytów numerycznych,Segmentowy wyświetlacz LCDsekcja może oferować bardziej opłacalne rozwiązanie.

Jakość produkcji i zaangażowanie EEAT

Shenzhen Jingda Display Technology Co., Ltd. produkuje monochromatyczne moduły LCD od 2015 roku. Nasz bezpyłowy zakład o powierzchni 6000 m² w Fujian dysponuje pomieszczeniami czystymi klasy 100 i 1000, dzięki czemu każdyWyświetlacz LCD 128x64 Ekran graficzny STN w trybie pozytywowymjest zmontowany bez zanieczyszczeń. Ściśle przestrzegamy protokołów zarządzania jakością ISO i możemy dostarczać raporty dotyczące zgodności z dyrektywą RoHS oraz raporty z inspekcji na potrzeby audytów zaopatrzenia. Każda partia przed wysyłką przechodzi rygorystyczne testy elektryczne i optyczne.

Często zadawane pytania

Czy można dostosować układ napędowy tego wyświetlacza LCD STN w trybie dodatnim o wymiarach 128x64?

Tak. Standardowa konfiguracja wykorzystuje AIP31107 i AIP31108. Możemy jednak dostosować układ scalony sterownika zgodnie z konkretnymi wymaganiami oprogramowania sprzętowego lub sprzętu w przypadku produkcji seryjnej.

Jaka jest minimalna ilość zamówienia tego graficznego modułu LCD 12864?

MOQ zależy od tego, czy jest to standardowa konfiguracja dostępna w magazynie, czy wymaga niestandardowego oprzyrządowania. W przypadku standardowych próbek i zamówień zbiorczych prosimy o kontakt z naszym zespołem inżynierów w celu uzyskania wyceny w ciągu 24 godzin.

Czy tryb dodatni STN wymaga podświetlenia?

Wyświetlacze STN w trybie dodatnim są zazwyczaj odblaskowe lub transfleksyjne. W zależności od środowiska aplikacji do modułu można dodać układ podświetlenia LED, aby zapewnić czytelność przy słabym oświetleniu.

Jaki jest czas realizacji zamówień na produkcję masową?

Próbki standardowe wysyłane są zazwyczaj w ciągu 3 do 7 dni roboczych. W przypadku produkcji masowej czas realizacji jest potwierdzany wraz z wyceną na podstawie rocznego zapotrzebowania na wielkość i oprzyrządowanie.
