Jakie są właściwości robocze i metody sterowania kolorowych wyświetlaczy LCD TFT?

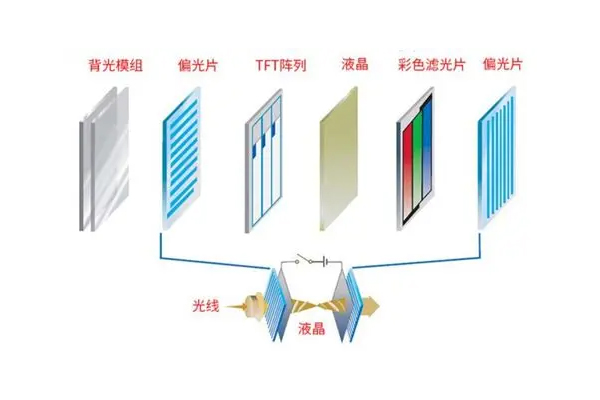

Wyświetlacz TFT LCD (wyświetlacz ciekłokrystaliczny z cienkowarstwowym tranzystorem) jest zwykle nazywany po prostuTFT-LCD. Jest to główna technologia wyświetlaczy ciekłokrystalicznych. Wykorzystuje właściwość polegającą na tym, że materiały ciekłokrystaliczne zmieniają kierunek ustawienia pod wpływem pola elektrycznego, zmieniając w ten sposób przepuszczalność światła w celu wyświetlania obrazów. TFT (tranzystor cienkowarstwowy) to technologia sterowania i sterowania wyświetlaczami LCD. Jest to układ miniaturowych tranzystorów wykonanych na szklanym podłożu, przy czym każdy tranzystor niezależnie steruje pikselem ciekłokrystalicznym.

Wyświetlacz LCD przyjmuje tryb jazdy polegający na skanowaniu jednej linii na raz. Po przyłożeniu impulsu dodatniego do określonego przewodu wspólnego skanowania poprzecznego (lub linii bramki), wszystkie tranzystory cienkowarstwowe podłączone do tego przewodu poprzecznego zostają włączone i znajdują się w stanie przewodzącym. W tym momencie kondensator na każdym pikselu jest ładowany do napięcia odpowiadającego mu wspólnego przewodu wzdłużnego (lub linii sygnałowej). Kiedy nadchodzi kolej na inne linie skanujące, aby zastosować impulsy dodatnie, oryginalna linia skanująca jest poddawana działaniu napięcia ujemnego, wyłączając wszystkie tranzystory cienkowarstwowe podłączone do tej linii skanującej i wprowadzając ją w stan nieprzewodzący.

Dlatego ładunek pierwotnie naładowany każdym kondensatorem może utrzymać czas wymagany do przeskanowania jednej klatki aż do następnej kolejki przeskanowania tej linii. Jeśli monitor wykorzystuje skrętkę nematycznąCiekły kryształ TN, najlepiej zasilać go napięciem zmiennym, co oznacza, że ​​polaryzacja napięcia sterującego dla każdego obrazu musi być przeciwna do polaryzacji poprzedniego obrazu. Wyświetlacz LCD monitora działa jak zawór świetlny i wraz ze zmianą napięcia na każdym pikselu zmienia się również intensywność kolorowego światła przechodzącego przez ten piksel.

Wyświetlacze TFT LCD są wyświetlaczami z aktywną matrycą. Dlatego ich metody jazdy są zupełnie inne od tychWyświetlacze LCD TN i STNi przyjmują metodę dynamicznego sterowania matrycą źródłową. Powodem, dla którego ekrany TFT LCD mogą wyświetlać żywe kolory, jest to, że znajdujące się w nich filtry kolorów i tranzystory polowe TFT współpracują, aby to osiągnąć.
