Jaka jest różnica między graficznym ekranem LCD a segmentowym ekranem LCD?
2025-11-12
Segmentowy wyświetlacz LCD: LCD wyświetlający stałą treść, taką jak liczby, symbole, jednostki itp., poprzez wstępnie zaprojektowane „segmenty”. Każdy „segment” jest niezależną elektrodą. Można go używać tylko do prostego wyświetlania liczb i znaków.

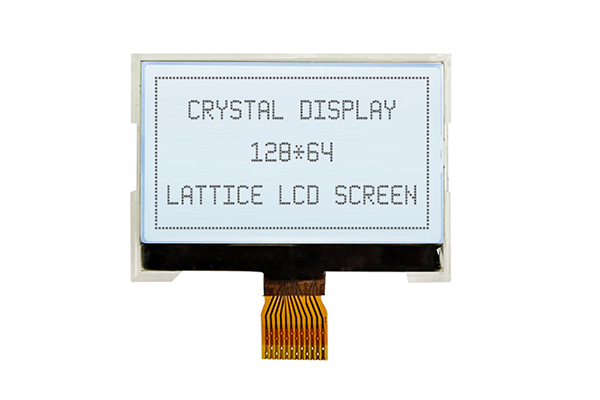

Graficzny wyświetlacz LCD: Matryca złożona z dużej liczby niezależnych pikseli (kropek), na których można wyświetlić dowolny tekst, grafikę lub obraz. Piksele są zwykle kontrolowane w sposób sterowany kolumnowo-wierszowo. Na przykład ekran LCD z matrycą punktową o wymiarach 128x64 ma 64 punkty w pionie i 128 punktów w poziomie, co daje w sumie 128x64 punkty. Jak pokazano na poniższym rysunku.
Zasada wyświetlania segmentowego wyświetlacza LCD i graficznego wyświetlacza LCD
| Przedmiot |
Segmentowy wyświetlacz LCD |
Graficzny wyświetlacz LCD |
| Zasada |
Powierzchnia przewodząca segmentu stałego pojawia się po naelektryzowaniu, np. „8” składa się z 7 segmentów. |
Matryca pikseli utworzona przez przecięcie kilku wierszy i kolumn, każdy punkt może być indywidualnie kontrolowany. |
| Instrukcja |
Liczba elektrod napędzających jest niewielka |
Potrzebny jest układ scalony sterownika wiersza i kolumny |
| Metoda jazdy |
Napęd statyczny lub proste multipleksowanie |
Sterownik dynamicznego skanowania wierszy i kolumn |
Typowe zastosowania
Segmentowy wyświetlacz LCD: Wagi elektroniczne, zegary, kalkulatory, panele AGD, tablice przyrządów
Graficzny wyświetlacz LCD: Przemysłowy sprzęt sterujący, sprzęt medyczny, maszyny POS, przyrządy pomiarowe, wyświetlacze w pojazdach, chińskie interfejsy menu itp.
Jak wybrać wyświetlacz segmentowy i graficzny?
To zależy od wymagań projektu:
Wybieranieekran LCD z kodem segmentu:
1. Wyświetlana treść jest stała i ograniczona (np. liczby, kilka słów lub IKONY).
2. Niezwykle wrażliwe na koszty i wymagające produkcji na dużą skalę.
3. Ma wyjątkowo wysokie wymagania co do zużycia energii i urządzenie musi być zasilane z baterii przez długi czas.
4. Nie ma potrzeby wyświetlania chińskich znaków ani skomplikowanej grafiki.
Wybór graficznego ekranu LCD:
1. Konieczne jest wyświetlanie chińskich znaków, zmiennych ciągów znaków, dynamicznej grafiki lub animacji
2. Wyświetlana treść musi się często zmieniać w zależności od działań użytkownika lub danych wejściowych z zewnątrz
3. Istnieją wymagania dotyczące estetyki i interaktywności interfejsu użytkownika.
Jeśli szukasz segmentowego wyświetlacza LCD i graficznego wyświetlacza LCD z punktami do swojego projektu, skontaktuj się z zespołem JDA. Zapraszamy do odwiedzenia naszej oficjalnej strony internetowej:www.jda-display.com
