Jaka jest zasada działania segmentowego wyświetlacza LCD?

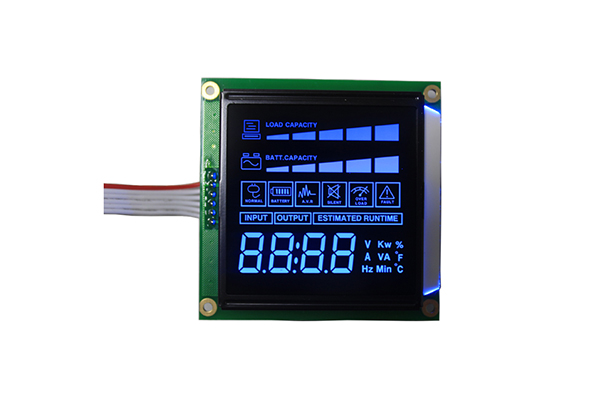

Thesegmentowy ekran LCDto rodzaj wyświetlacza LCD służącego do pokazywania prostych informacji, takich jak cyfry, litery i symbole. Jego funkcje obejmują:

Naprawiono wyświetlaną zawartość:Każdy piksel odpowiada ustalonej treści wyświetlacza i nie można go dowolnie zmieniać.

Prosta struktura:Składa się z górnego i dolnego podłoża szklanego, materiałów ciekłokrystalicznych i elektrod, przy niskim koszcie.

Niskie zużycie energii:Do zasilania wymaga jedynie słabego prądu i ma wyjątkowo niskie zużycie energii.

Szeroko stosowane:Jest często stosowany w produktach takich jak przyrządy samochodowe, wagi elektroniczne i zegarki.

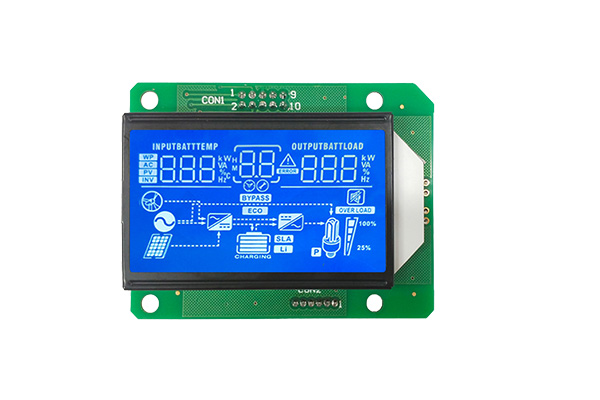

1. Podstawowa struktura

Segmentowy wyświetlacz LCD składa się głównie z następujących części:

1) Folie polaryzacyjne (jedna górna i jedna dolna): Kierunki polaryzacji tych dwóch folii polaryzacyjnych są do siebie prostopadłe (na przykład górna folia jest w kierunku pionowym, a dolna folia jest w kierunku poziomym).

2) Podłoże szklane (po jednym kawałku na górze i na dole): Zawiera przezroczyste elektrody ITO.

3) Przezroczysta elektroda:

A. Wspólna elektroda: Znajduje się na jednym z kawałków szkła i jest współdzielona przez cały ekran.

B. Elektrody segmentowe: Umieszczone na innym kawałku szkła, są wytrawione w ustalony kształt, który chcemy wyświetlić, np. każde uderzenie cyfry „8”. Znak „8” składa się zwykle z 7 segmentów (7 niezależnych elektrod).

4) Materiał ciekłokrystaliczny: Wypełniony małą szczeliną pomiędzy dwoma kawałkami szkła.

5) Panel podświetlający/odbłyśnik: Znajduje się w dolnej warstwie i zapewnia źródło światła. Sam ekran kodu segmentowego nie emituje światła i można go zobaczyć jedynie przy podświetleniu lub odbiciu światła otoczenia.

2. Tryb napędu: Napęd AC

LCD nie może być poddawany działaniu prądu stałego przez długi czas, w przeciwnym razie uszkodzi to strukturę LCD.

Dlatego wyświetlanie kodu segmentu wykorzystuje napęd prądu przemiennego (zwykle 1-100 Hz)

Metody jazdy obejmują:

A. Napęd statyczny: wysoki kontrast, ale z wieloma pinami.

B. Napęd dynamiczny (1/2, 1/3, 1/4 obciążenia itp.): powszechnie stosowany, zmniejszający liczbę pinów.

Podsumowanie zasad

Zasadę działania segmentowego wyświetlacza LCD można podsumować w następujący sposób: kontrolując napięcie między elektrodami (segmentami) o określonym kształcie, można zmienić rozmieszczenie cząsteczek ciekłokrystalicznych w odpowiednim obszarze, selektywnie przepuszczając lub nie podświetlenie, wyświetlając stałe liczby, symbole lub wzory.

Ekran kodu segmentowego to wyświetlacz bez matrycy punktowej, który wykorzystuje cząsteczki ciekłokrystaliczne do zmiany ścieżki optycznej pod wpływem napięcia, napędza określone elektrody przez prąd przemienny i wyświetla odpowiednie czarne segmenty, tworząc w ten sposób liczby lub symbole.
