Różnica między trybem dodatnim a trybem ujemnym na ekranie wyświetlacza LCD

Na wyświetlaczu LCD dostępne są dwa tryby, w tym tryb dodatni i ujemny.

Główna różnica między trybem dodatnim a trybem ujemnymEkrany LCDpolega na relacji kolorystycznej pomiędzy tłem (kolorem bazowym) a wyświetlaną treścią (znakami/grafiką), która zasadniczo zależy od kąta montażu polaryzatora.

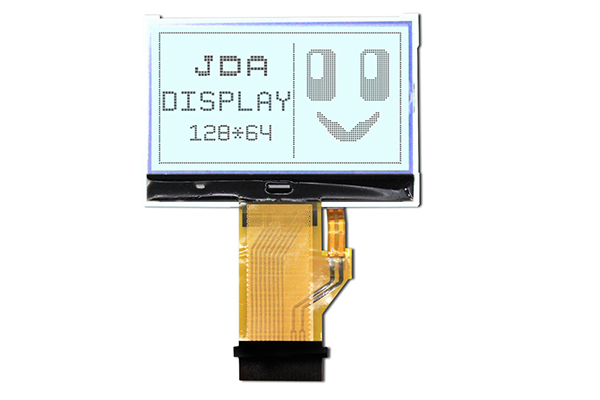

Tryb pozytywny:Stopień przepuszczalności światła kontrolowany jest poprzez obrót cząsteczek ciekłego kryształu wewnątrz skrzynki za pomocą pola elektrycznego. Gdy ekran LCD nie jest napędzany, podświetlenie nie może przejść przez ekran LCD i ekran wydaje się czarny. Po przyłożeniu napięcia do zasilania ekranu cząsteczki ciekłego kryształu są sterowane przez pole elektryczne i obracają się, umożliwiając przejście światła i wyświetlanie pikseli. Różne wielkości napięcia powodują, że cząsteczki ciekłego kryształu obracają się w różnym stopniu, pokazując w ten sposób różne poziomy jasności. Na przykład ekrany z czarnym tekstem na żółto-zielonym tle (żółto-zielony ekran wyświetlacza) i czarnym tekstem na szaro-białym tle (FSTN) zapewniają lepsze efekty wyświetlania w świetle słonecznym.

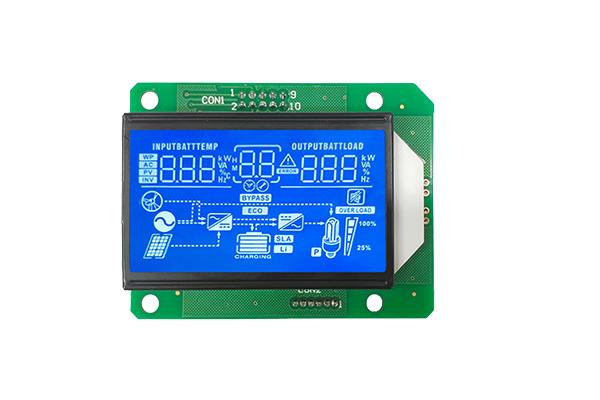

Tryb negatywny:W przeciwieństwie do wyświetlacza pozytywowego, bez przykładania napięcia do zasilania ekranu, źródło światła może bezpośrednio przechodzić przez ekran LCD. Po przyłożeniu pola elektrycznego cząsteczki ciekłego kryształu obracają się, zmniejszając przepuszczalność światła i w ten sposób wyświetlając piksele. Na przykład niebieskie tło z białymi znakami (niebieski wyświetlacz) lub czarne tło z białymi znakami (wyświetlacz z kodem segmentu VA). Tego typu ekrany mają stosunkowo wysoki współczynnik kontrastu i zapewniają lepsze efekty wyświetlania w pomieszczeniach niż wyświetlacze pozytywowe.

Główne porównanie
