Co to jest COG i COB wyświetlacza LCD?

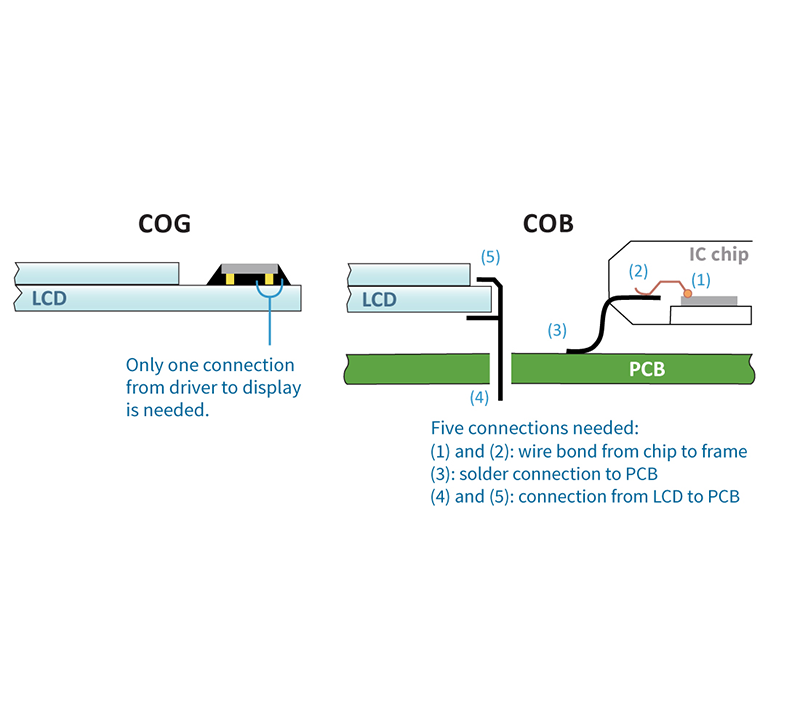

COG (Chip on Glass) i COB (Chip na pokładzie) to dwie popularne technologie opakowań w wyświetlaczach ciekłokrystalicznych LCD, które są używane do integracji układów sterowników z modułami wyświetlania LCD. I zapewnia różny schemat rozwiązań dla różnych scenariuszy aplikacji.

Chip on Glass: Technologia COG bezpośrednio wiąże scar kierowcy z szklanym podłożem.

Ta technologia nie tylko zmniejsza potrzebę zewnętrznego kabla, ale także znacznie zwiększa poziom integracji wyświetlacza LCD. Wyróżniające się zalety COG obejmują jego niewielką konstrukcję i wysoką niezawodność, co czyni go idealnym wyborem dla produktów o rygorystycznych wymaganiach dotyczących wielkości i wagi, takich jak smartfony i urządzenia do noszenia.

Chip na pokładzie: Technologia COB instaluje scal sterownik na płycie PCB, a następnie łączy go z modułem LCD.

Proces COB jest powszechnie preferowany ze względu na dojrzałą technologię i opłacalność. LCD Display Cob zapewnia większą elastyczność projektowania, dzięki czemu nadaje się do różnych złożonych zastosowań, szczególnie w urządzeniach przemysłowych, wyświetlaczach samochodowych i urządzeniach domowych. Proces COB wykorzystuje małe gołe układy o wysokiej dokładności sprzętu, które są używane do przetwarzania płyt PCB z dużą liczbą linii, małych szczelin i wymagań dotyczących małych obszarów. Po przylutowaniu i naciśnięciu żetonów są one uszczelnione czarnym klejem, aby zapobiec uszkodzeniu zewnętrznym połączeniom lutowniczym i przewodom, co powoduje wysoką niezawodność.

Podsumowując, COG i COB wyświetlacza LCD mają swoje własne zalety, a wybór zależy od konkretnych wymagań dotyczących aplikacji. COG nadaje się do wysokiej integracji i cienkiej konstrukcji, podczas gdy COB jest odpowiedni do wrażliwych na koszty i elastycznych scenariuszy projektowych.
