Krótkie wprowadzenie do wyświetlacza OLED

Co to jest wyświetlacz OLED?

OLED to organiczna dioda elektroluminescencyjna, znana również jako organiczny wyświetlacz elektroluminescencyjny (OLED). Dzięki swoim unikalnym cechom, takim jak samoświecenie, brak konieczności podświetlenia, wysoki współczynnik kontrastu, niewielka grubość, szeroki kąt widzenia, szybka reakcja, przydatność do elastycznych paneli, szeroki zakres temperatur pracy oraz prostsza konstrukcja i proces produkcyjny, OLED oferuje znacznie lepszą jakość obrazu. Ma wyższy kontrast (znany również jako HDR o wysokim zakresie dynamiki) i szerszy kąt widzenia, co czyni go idealnym wyborem dla wysokiej klasy produktów elektronicznych.

Klasyfikacja wyświetlaczy OLED

1. Sklasyfikowane według metody jazdy

Pasywny OLED (PM-OLED): prosta konstrukcja, odpowiednia do scenariuszy wyświetlania o małych rozmiarach i niskiej gęstości informacji;

Aktywny OLED (AM-OLED): Każdy piksel jest wyposażony w niezależny tranzystor cienkowarstwowy (TFT) do sterowania, z szybszą reakcją, niższym zużyciem energii i możliwością osiągnięcia wyższej rozdzielczości. Jest to techniczny wybór w przypadku popularnych produktów, takich jak smartfony i telewizory.

2. Sklasyfikowane według technologii koloryzacji

RGB OLED: Czerwone, zielone i niebieskie piksele kolorów podstawowych emitują światło niezależnie, zapewniając najlepszą ekspresję kolorów i kontrast. Ma jednak duże trudności w produkcji i jest kosztowny i jest stosowany głównie w wyświetlaczach o małych rozmiarach;

WOLED: Wykorzystuje warstwę emitującą białe światło w połączeniu z kolorowymi filtrami, aby uzyskać pełnokolorowy wyświetlacz. Proces jest stosunkowo prosty, a wydajność wysoka i jest stosowany głównie w telewizorach o dużych rozmiarach.

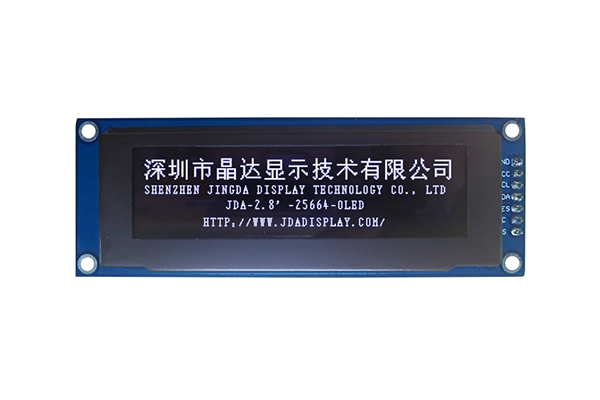

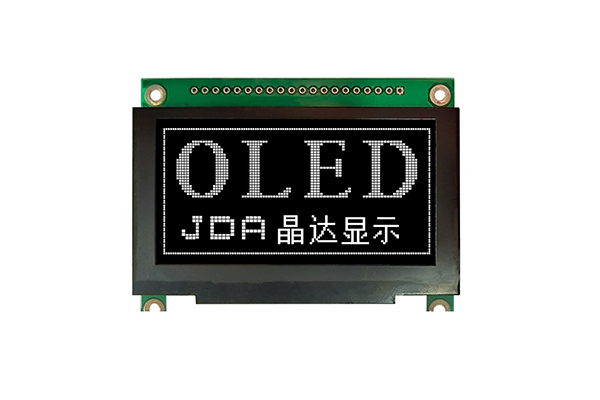

Cechy produktu modułu wyświetlacza OLED

1. Znakomita wydajność wizualna

Dzięki współczynnikowi kontrastu ponad 10 000:1, wysokiemu nasyceniu kolorów i wyraźnym krawędziom tekstu i ikon bez efektu ducha. Technologia samoświecenia zapewnia doskonałą czytelność nawet przy silnym świetle lub całkowitej ciemności.

2. Architektura o bardzo niskim zużyciu energii

Napięcie robocze wynosi tylko 3,3 V lub 5 V. Pobór mocy przy podświetlaniu pełnego ekranu wynosi około 25 mA (w zależności od liczby podświetlanych pikseli), a pobór mocy w trybie czuwania może sięgać poziomu mikroamperów. W porównaniu do ekranów TFT lub LCD o tej samej wielkości, zużycie energii jest zmniejszone o około 50% -70%, dzięki czemu doskonale nadaje się do urządzeń przenośnych zasilanych bateryjnie.

3. Szeroki zakres temperatur i niezawodność

Zakres temperatur roboczych obejmuje od -40 ℃ do + 85 ℃, a temperatura przechowywania może osiągnąć -40 ℃ do + 85 ℃. Posiada doskonałą odporność na warunki atmosferyczne. Moduł zawiera wewnętrznie obwód wzmacniający, a do stabilnej pracy wymagana jest tylko niewielka ilość kondensatorów peryferyjnych, a jego właściwości antystatyczne spełniają standardy przemysłowe.

4. Elastyczna konfiguracja interfejsu

Zapewnia konstrukcje padów kompatybilne z interfejsem I2C i interfejsem SPI, umożliwiając użytkownikom elastyczny wybór w oparciu o główne zasoby sterujące. Moduł ten obsługuje platformy głównego nurtu, takie jak Arduino, STM32 i ESP32 i może być bezpośrednio podłączony do istniejącego ekosystemu open source, znacznie skracając cykl rozwoju.

Zastosowania modułu wyświetlacza OLED

1. Elektronika użytkowa

Wyświetlacz OLED to popularne rozwiązanie wyświetlaczy do wysokiej klasy smartfonów, tabletów, laptopów i telewizorów, oferujące wysoką jakość obrazu, szerokie kąty widzenia i energooszczędne efekty wyświetlania.

2. Urządzenia przenośne

Inteligentne zegarki, monitory stanu zdrowia i inne urządzenia w pełni wykorzystują zalety smukłości OLED, niskiego zużycia energii i elastycznych możliwości adaptacji.

3. Wyświetlacz pojazdu

OLED jest szeroko stosowany w deskach rozdzielczych, konsolach środkowych i systemach rozrywki, dostosowując się do złożonego środowiska wnętrza i zapewniając wyraźne informacje wizualne.

4. Wyświetlacz bliskiego oka dla VR/AR

OLED na bazie krzemu (Micro OLED) stał się preferowaną technologią ekranów w urządzeniach rzeczywistości rozszerzonej i wirtualnej ze względu na wysoką rozdzielczość, szybką reakcję i małe opóźnienia.

5. Oświetlenie OLED

Panele oświetleniowe OLED są cienkie i elastyczne, potrafią emitować jednolite i miękkie światło. Uważane są za silnego pretendenta do technologii oświetleniowej nowej generacji.
