Zalety i obszary zastosowań wyświetlacza LVDS

Wyświetlacz LVDS przeszedł dziesięciolecia rozwoju rynku i stał się preferowanym rozwiązaniem interfejsu dla dużych ekranów LCD w zastosowaniach przemysłowych, motoryzacyjnych, medycznych i komercyjnych. LVDS, jako technologia transmisji sygnału różnicowego o wysokiej niezawodności, doskonale rozwiązuje problemy tradycyjnych równoległych interfejsów wyświetlania, takie jak wysokie zakłócenia elektromagnetyczne, krótka odległość transmisji, wysokie zużycie energii i słaba stabilność.

Co to jest technologia wyświetlaczy LCD LVDS?

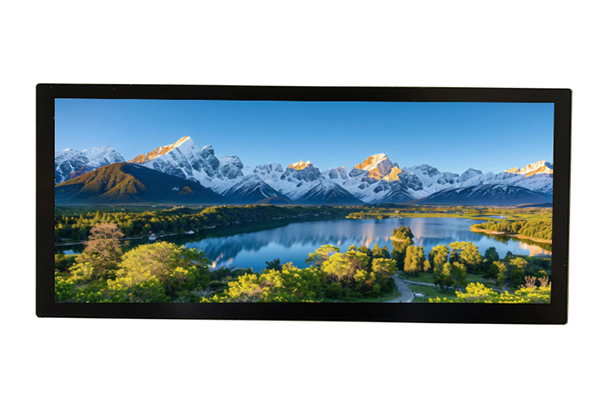

WYŚWIETLACZ LCD TFT LVDSto standard transmisji sygnału różnicowego niskiego napięcia, wprowadzony zgodnie ze specyfikacjami branżowymi IEEE, specjalnie zaprojektowany do szybkiej transmisji cyfrowego sygnału wideo. W odróżnieniu od transmisji sygnału single-ended stosowanej w tradycyjnych interfejsach równoległych RGB, LVDS wykorzystuje sparowane linie różnicowe do przesyłania sygnałów danych. Wykorzystuje tryb napędu źródła prądu stałego 3,5 mA, z wahaniami napięcia sygnału wynoszącymi zaledwie 350 mV, czyli znacznie niższymi niż wahania napięcia 3,3 V lub 5 V w tradycyjnych interfejsach single-ended. Ten tryb pracy przy niskim napięciu i niskim prądzie zasadniczo optymalizuje problemy związane ze zużyciem energii i zakłóceniami sygnału w systemach transmisji wyświetlaczy.

Kompletny system wyświetlaczy LVDS składa się z trzech podstawowych części: nadajnika, różnicowych kabli transmisyjnych i odbiornika. Nadajnik przekształca równoległe dane wideo wychodzące z głównego układu sterującego lub procesora graficznego na szeregowe sygnały różnicowe; grupa kabli różnicowych przesyła dane z dużą szybkością; odbiornik przywraca sygnały szeregowe do danych równoległych i wysyła je do płyty sterownika ekranu LCD.

Podstawowe zalety techniczne i aplikacyjne wyświetlaczy LCD LVDS

Długoterminowa dominacja wyświetlaczy LCD LVDS na rynku wynika z ich wyjątkowych zalet technicznych, które dokładnie odpowiadają wymaganiom wysokiej stabilności, wysokich możliwości adaptacji i niskiego wskaźnika awaryjności w scenariuszach wyświetlaczy przemysłowych i komercyjnych. W porównaniu z tradycyjnymi równoległymi interfejsami RGB i pojawiającymi się interfejsami MIPI, LVDS ma niezastąpione, wszechstronne zalety w średnich i dużych urządzeniach wyświetlających oraz w złożonych środowiskach pracy.

1. Bardzo niskie zakłócenia elektromagnetyczne

Zakłócenia elektromagnetyczne (EMI) i zakłócenia sygnału zewnętrznego to główne czynniki powodujące migotanie ekranu, zniekształcenie kolorów i miganie ekranu. LVDS przyjmuje logikę transmisji sygnału różnicowego, a dwie sparowane linie sygnałowe zawsze przesyłają równe i przeciwne sygnały. Podczas transmisji pola elektromagnetyczne generowane przez obie linie znoszą się wzajemnie, co znacznie tłumi promieniowanie elektromagnetyczne.

2. Niskie zużycie energii i wysoka efektywność energetyczna

Kontrola zużycia energii jest kluczowym wskaźnikiem wydajności sprzętu wyświetlającego, szczególnie w przypadku montowanych w pojazdach, przenośnych urządzeń medycznych i komercyjnych urządzeń wyświetlających na zewnątrz o ograniczonym zasilaniu.

3. Proste okablowanie i wysoka integracja systemu

Tradycyjny równoległy interfejs RGB wymaga ponad 20 linii sygnałowych, w tym linii danych, linii zegara i linii sterujących, co skutkuje skomplikowanym okablowaniem, dużą objętością kabli i dużymi trudnościami w okablowaniu. LVDS potrzebuje tylko 4-6 par różnicowych oraz niewielkiej liczby linii uziemienia i linii zegara, aby zakończyć transmisję sygnału wideo o wysokiej rozdzielczości, co znacznie upraszcza wewnętrzne okablowanie sprzętu.

4. Szeroka adaptacja temperaturowa i bardzo wysoka niezawodność operacyjna

Większość scenariuszy wyświetlaczy przemysłowych i montowanych na pojazdach wymaga, aby sprzęt działał stabilnie w środowiskach o ekstremalnych temperaturach. Wyświetlacze LCD LVDS obsługują szeroki zakres temperatur roboczych od -30°C do +85°C i mogą utrzymać stabilną transmisję sygnału i normalne wyświetlanie obrazu w warsztatach o wysokiej temperaturze, w środowiskach zewnętrznych o niskiej temperaturze oraz w środowiskach pracy pojazdów z drastycznymi zmianami temperatury.

Główne obszary zastosowań wyświetlaczy LCD LVDS

Opierając się na powyższych zaletach technicznych, wyświetlacze LCD LVDS całkowicie pokryły średnie i duże scenariusze wyświetlaczy o wysokiej niezawodności i utworzyły stabilne i dojrzałe układy aplikacji w sterowaniu przemysłowym, elektronice samochodowej, sprzęcie medycznym, wyświetlaczach komercyjnych i inteligentnych obszarach elektroniki użytkowej

1. Sterowanie przemysłowe i inteligentna dziedzina produkcji

Sterowanie przemysłowe jest najważniejszym obszarem zastosowańWyświetlacze LCD LVDS, obejmujące przemysłowe maszyny typu „wszystko w jednym”, ekrany sterujące PLC, przemysłowe wyświetlacze dotykowe, panele operacyjne sprzętu i inteligentne terminale monitorujące.

2. Elektronika samochodowa i pole wystawowe pojazdów

Wraz z szybkim rozwojem inteligentnych pojazdów, montowane w pojazdach urządzenia wyświetlające, takie jak zestawy wskaźników, duże ekrany centralnego sterowania, ekrany rozrywkowe dla pasażerów i ekrany monitorujące widok z tyłu, stawiają wyższe wymagania w zakresie stabilności wyświetlaczy, bezpieczeństwa i możliwości dostosowania do środowiska.

3. Sprzęt medyczny i precyzyjne pole wystawowe medyczne

Medyczne urządzenia wyświetlające, takie jak monitory medyczne, przyrządy ultradźwiękowe B, wyświetlacze elektrokardiografów i chirurgiczne ekrany nawigacyjne, wymagają bardzo wysokiej przejrzystości obrazu, stabilności i zerowych zakłóceń sygnału, ponieważ dokładność wyświetlania jest bezpośrednio powiązana z wynikami diagnozy medycznej i bezpieczeństwem chirurgicznym.

4. Wyświetlacz komercyjny i inteligentne pole Digital Signage

Scenariusze wyświetlania komercyjnego, takie jak ekrany reklamowe w centrach handlowych, cyfrowe oznakowania budynków biurowych, ekrany w salach wystawowych i inteligentne ekrany reklamowe na zewnątrz, wymagają długotrwałej, nieprzerwanej pracy, wyświetlania obrazu w wysokiej rozdzielczości i dużej zdolności adaptacji do środowiska. Wyświetlacze LCD LVDS są szeroko stosowane w komercyjnych terminalach wyświetlaczy ze względu na ich wysoką wydajność kosztową i stabilną wydajność.

5. Pole inteligentnego domu i elektronicznego wyświetlacza konsumenckiego

W dziedzinie elektroniki użytkowej wyświetlacze LCD LVDS są szeroko stosowane w inteligentnych telewizorach, ekranach komputerów przenośnych, inteligentnych ekranach wyświetlaczy lodówek i terminalach wyświetlaczy inteligentnych zamków drzwi. Jako dojrzała technologia szybkiej transmisji, LVDS może zaspokoić potrzeby wyświetlaczy o wysokiej rozdzielczości w produktach elektroniki użytkowej, a uproszczone okablowanie pomaga zmniejszyć grubość i wagę produktów, realizując lekką i cienką konstrukcję inteligentnych terminali.

Dla przyszłych trendów rozwojowych technologii wyświetlaczy LCD LVDS. Wraz z unowocześnieniem inteligencji przemysłowej, inteligencji pojazdów i wysokiej klasy sprzętu medycznego, rynek postawił wyższe wymagania dotyczące rozdzielczości wyświetlaczy, szybkości transmisji i możliwości dostosowania do środowiska. Jako dojrzała i iteracyjna technologia, LVDS również stale unowocześnia i optymalizuje. Obecnie szybka technologia LVDS zapewnia stabilną transmisję sygnałów o wysokiej rozdzielczości 4K i dodatkowo poprawia przepustowość i wydajność transmisji dzięki technologii superpozycji wielopasmowej.

Podstawowe zaletyWYŚWIETLACZ LVDSpolegają na dużej prędkości, niskim zużyciu energii, niskim poziomie hałasu i transmisji na duże odległości. Dlatego nie tylko dominuje w nowoczesnych interfejsach wyświetlaczy, ale także odgrywa kluczową rolę w komunikacji, przemyśle, motoryzacji, medycynie, lotnictwie i innych dziedzinach wymagających wysokiej integralności sygnału
