Co to jest pełne laminowanie i półlaminowanie ekranu dotykowego?

We współczesnymPrzemysł wyświetlaczy LCD, Wyświetlacz TFTz ekranem dotykowym i technologią laminowania wyświetlaczy LCD określa podstawowe parametry produktu, w tym przejrzystość wizualną, czułość na dotyk, trwałość konstrukcji i zdolność przystosowania się do środowiska. W przypadku przemysłowych urządzeń sterujących, komercyjnych terminali wyświetlaczowych, elektroniki użytkowej i wyświetlaczy samochodowych, pełne laminowanie i półlaminowanie to dwa główne procesy łączenia dominujące na rynku. Większość nabywców i inżynierów ma trudności z rozróżnieniem różnic strukturalnych, luk w wydajności, różnic w kosztach i scenariuszy zastosowań, co często prowadzi do niewłaściwego wyboru produktu i zwiększonych kosztów użytkowania.

Podstawowy przegląd technologii laminowania ekranów dotykowych

Laminowanie ekranu dotykowego oznacza proces łączenia panelu czujnika dotykowego, szyby osłonowej i modułu wyświetlacza LCD za pomocą profesjonalnego kleju optycznego i precyzyjnego sprzętu. Podstawowym celem jest naprawienie warstw strukturalnych ekranu wyświetlacza, optymalizacja wydajności transmisji optycznej i stabilizacja wyjściowego sygnału dotykowego. Jakość procesu laminowania wpływa bezpośrednio na kompleksowe wrażenia i żywotność dotykowych wyświetlaczy LCD.

Co to jest półlaminowanie (laminowanie ramki) ekranu dotykowego？

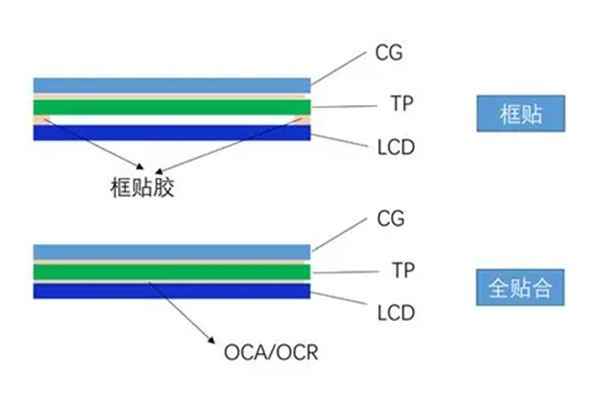

Półlaminowanie, powszechnie zwane laminowaniem ramowym lub klejeniem krawędzi, to tradycyjny i ekonomiczny proces łączenia ekranów dotykowych i wyświetlaczy LCD. Jego podstawową cechą jest częściowe łączenie tylko na krawędzi ekranu, podczas gdy centralny obszar wyświetlacza zachowuje naturalną szczelinę powietrzną pomiędzy panelem dotykowym a modułem wyświetlacza LCD.

W procesie produkcji półlaminowanych dotykowych ekranów LCD producenci używają dwustronnej taśmy samoprzylepnej o wysokiej wytrzymałości lub kleju uszczelniającego do mocowania czterech krawędzi szklanej osłony ekranu dotykowego i warstwy czujnika na środkowej ramieModuł wyświetlacza LCD. Klej działa tylko na czarny obszar ekranu niebędący wyświetlaczem, a cały widoczny obszar wyświetlania nie jest wypełniony żadnym klejem optycznym, tworząc pełną warstwę pośrednią powietrza pomiędzy warstwą dotykową a warstwą wyświetlacza LCD.

Co to jest konstrukcja z pełnym laminowaniem?

W całkowicie laminowanym wyświetlaczu klej optyczny wypełnia każdy mikron przestrzeni pomiędzy czujnikiem dotykowym a panelem LCD. Warstwa kleju dodaje jedynie 25 do 50 mikronów (0,025 do 0,05 mm) do całkowitej grubości. Dzięki temu gotowy moduł jest od około 0,1 mm do 0,7 mm cieńszy niż ekran półlaminowany

Klejem stosowanym w pełnej laminacji może być:

1. OCA (optyczny przezroczysty klej): Stała, wstępnie przycięta folia klejąca nakładana pomiędzy warstwami. Ta metoda jest szybsza, nie wymaga czasu utwardzania i powoduje minimalne naprężenia termiczne komponentów. 35 OCA jest zwykle stosowana w wyświetlaczach o mniejszych rozmiarach.

2. OCR (żywica optycznie przezroczysta): Dozowany płynny klej, a następnie utwardzany promieniami UV. Ta metoda może uwzględniać zakrzywione lub nierówne powierzchnie i jest często stosowana w przypadku większych wyświetlaczy.

Zarówno OCA, jak i OCR osiągają przepuszczalność światła przekraczającą 90%, zachowując klarowność i jasność wyświetlacza.

Pełne laminowanie a półlaminowanie: porównanie parametrów rdzenia

Aby intuicyjnie rozróżnić różnice między tymi dwoma procesami, poniższe porównanie podstawowych parametrów obejmuje strukturę, wydajność, koszty, konserwację i wymiary aplikacji, obejmując wszystkie kluczowe wskaźniki oceny ekranu dotykowego iWyświetlacz LCDwybór.

Jeśli chodzi o strukturę wewnętrzną, półlaminowanie obejmuje łączenie brzegowe + środkową szczelinę powietrzną, podczas gdy pełne laminowanie zapewnia bezszwowe łączenie na całej powierzchni przy zerowej szczelinie powietrznej. Pod względem przepuszczalności światła półlaminowanie wynosi 80% -85%, a pełne laminowanie może osiągnąć ponad 90%. Jeśli chodzi o szybkość reakcji na dotyk, półlaminowanie ma niewielkie opóźnienie, podczas gdy pełne laminowanie reaguje natychmiast. Pod względem odporności na kurz i wodę półlaminowanie jest słabe i łatwo przedostaje się do niego kurz i wilgoć, natomiast pełne laminowanie ma doskonałe właściwości uszczelniające. Pod względem kosztów produkcji półlaminowanie jest niskie, a pełne laminowanie jest wysokie. Pod względem trudności w utrzymaniu, półlaminowanie jest łatwe do naprawy przy niskim koszcie, a pełne laminowanie jest trudne do naprawy przy wysokich kosztach. Pod względem żywotności półlaminowanie jest stosunkowo krótkie, a pełne laminowanie jest dłuższe i stabilniejsze.

Streszczenie

Pełna laminacja i półlaminacja to dwa niezbędne podstawowe procesy na ekranie dotykowymBranża wyświetlaczy LCD, z własnymi unikalnymi zaletami i obowiązującymi scenariuszami. Półlaminowanie opiera się na niskich kosztach i łatwej konserwacji, aby zająć rynek wyświetlaczy średniej i niskiej półki, spełniając podstawowe potrzeby użytkowe większości zwykłych urządzeń wyświetlających. Pełne laminowanie opiera się na płynnej integracji, doskonałych parametrach optycznych, wysokiej precyzji dotyku i dużej odporności na warunki środowiskowe, aby stać się preferowanym procesem w przypadku wysokiej klasy sprzętu wyświetlającego.
