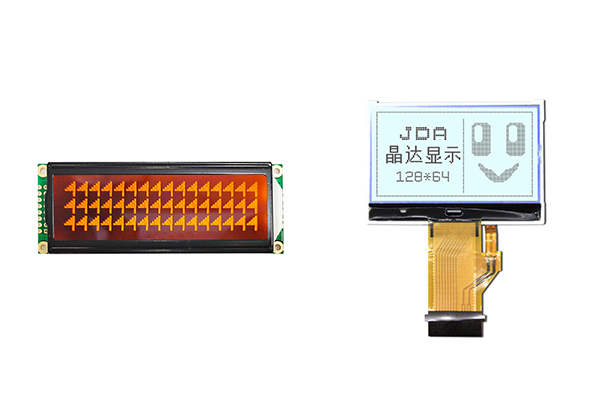

Jakie są zalety wyświetlacza LCD COG i wyświetlacza LCD COB?

Ponieważ urządzenia elektroniczne stają się coraz mniejsze, inteligentniejsze i bardziej energooszczędne, technologie wyświetlania muszą ewoluować, aby sprostać rosnącym wymaganiom nowoczesnych zastosowań. Do najpowszechniej stosowanych technologii monochromatycznych LCD należą wyświetlacze COG (Chip On Glass) i wyświetlacze COB (Chip On Board). Obie technologie sprawdziły się jako niezawodne rozwiązania w zastosowaniach przemysłowych, medycznych, konsumenckich i urządzeniach inteligentnych. Jako profesjonalistaProducent wyświetlaczy LCD, Jingda Display ma bogate doświadczenie produkcyjne w zakresie dostosowywania wyświetlaczy COG i wyświetlaczy COB, dostarczając produkty wyświetlające o wysokiej niezawodności dla klientów na całym świecie w wielu branżach.

Co to jest wyświetlacz LCD COG?

Wyświetlacz COG (Chip On Glass) to moduł LCD, w którym układ scalony sterownika jest bezpośrednio przyklejony do szklanego podłoża panelu LCD. Eliminuje to potrzebę stosowania oddzielnej płytki drukowanej do montażu układu kontrolera. Technologia ta umożliwia uzyskanie bardziej zwartej konstrukcji przy jednoczesnym zmniejszeniu liczby komponentów używanych w zestawie wyświetlacza.

Struktura wyświetlacza COG. Typowy wyświetlacz COG składa się z:

1. Panel szklany LCD

2. Układ scalony sterownika montowany bezpośrednio na szkle

3.Elastyczny obwód drukowany (FPC)

4.Polaryzatory

5. System podświetlenia (opcjonalnie)

Ponieważ sterownik jest zintegrowany bezpośrednio ze szkłem, cały moduł staje się cieńszy, lżejszy i bardziej kompaktowy.

ZaletyWyświetlacz COG

1. Wyświetlacz COG stał się preferowanym rozwiązaniem dla wysokiej klasy kompaktowych produktów elektronicznych ze względu na jego ultracienką konstrukcję, wysoką stabilność, doskonałą wydajność wyświetlania i długoterminowe korzyści kosztowe w produkcji masowej. Wyświetlacz Jingda optymalizuje proces łączenia ACF i technologię wyrównywania złotego drutu w wyświetlaczu COG, jeszcze bardziej poprawiając wydajność i zdolność dostosowywania produktów do środowiska, dzięki czemu wyświetlacz COG jest bardziej konkurencyjny w scenariuszach wyświetlania o wysokiej precyzji.

2. Największą zaletą wyświetlacza COG jest jego wysoce zintegrowana struktura. Mocując bezpośrednio układ scalony do szklanego podłoża, usuwa on strukturę płytek PCB i złączy, znacznie zmniejszając całkowitą grubość i szerokość obramowania modułu wyświetlacza. W porównaniu z tradycyjnymi modułami wyświetlaczy COB grubość wyświetlacza COG można zmniejszyć o 30–50%, a wąską ramkę można zastosować na obrzeżach ekranu, co skutecznie poprawia stosunek ekranu do obudowy sprzętu końcowego. Ta zaleta jest niezastąpiona w przypadku przenośnych i zminiaturyzowanych produktów elektronicznych o rygorystycznych ograniczeniach dotyczących wielkości przestrzeni.

3. Droga transmisji sygnału wyświetlacza COG jest wyjątkowo krótka. Układ scalony sterownika jest bezpośrednio podłączony do elektrody szklanej, co pozwala uniknąć tłumienia sygnału, opóźnień i zakłóceń elektromagnetycznych powodowanych przez transmisję obwodów PCB i elastycznych kabli na duże odległości. Dzięki temu wyświetlacz COG może prezentować bardziej jednolitą jasność ekranu, wyższą dokładność redukcji kolorów i wyraźniejsze szczegóły obrazu. Specjalnie w przypadku małych ekranów LCD o wysokiej rozdzielczości opakowanie COG skutecznie eliminuje problemy z wyświetlaniem, takie jak zjawy, przebarwienia i rozmyte krawędzie. Ponadto zintegrowana struktura wyświetlacza COG redukuje mechaniczne punkty połączeń i lutowania, znacznie zmniejszając awaryjność słabego styku spowodowanego wibracjami, zmianami temperatury i tarciem mechanicznym oraz znacznie poprawiając długoterminową stabilność pracy wyświetlacza.

Co to jest wyświetlacz COB?

Wyświetlacz LCD COB, czyli wyświetlacz Chip on Board, to tradycyjny i dojrzały proces pakowania. Jego podstawową cechą jest montaż układu scalonego sterownika na dedykowanej płytce drukowanej, dokończenie przewodzenia obwodu poprzez lutowanie i hermetyzację, a następnie połączenie płytki PCB ze szklanym ekranem LCD za pomocą elastycznych złączy. Wyświetlacz COB (Chip On Board) odnosi się do modułu LCD, w którym układ scalony sterownika jest montowany bezpośrednio na płytce drukowanej (PCB) i chroniony żywicą epoksydową. Technologia COB jest stosowana w branży LCD od dziesięcioleci i pozostaje wysoce niezawodnym rozwiązaniem.

Zaleta wyświetlacza LCD COG

1. W odróżnieniu od precyzyjnego i ultracienkiego pozycjonowania wyświetlacza COG, wyświetlacz LCD COB opiera się na prostym procesie, dużej skalowalności, wygodnej konserwacji i niskich kosztach dostosowywania małych partii, zajmując niezastąpioną pozycję w sterowaniu przemysłowym, sprzęcie gospodarstwa domowego i wielkogabarytowym sprzęcie wyświetlającym. Jest to ekonomiczne i wysoce elastyczne rozwiązanie w zakresie opakowań ekspozycyjnych dla średnich i niskich scenariuszy wystawowych oraz sprzętu o ograniczonej przestrzeni.

2. Proces produkcji wyświetlaczy LCD COB jest dojrzały i prosty, z niskimi wymaganiami dotyczącymi sprzętu produkcyjnego i technologii procesowej. Układ scalony jest montowany na płytce PCB za pomocą tradycyjnej technologii lutowania i hermetyzacji, a późniejsza modyfikacja obwodu i debugowanie parametrów są bardziej elastyczne. W przypadku małych partii niestandardowych produktów ekspozycyjnych i etapów opracowywania prototypów nowych produktów wyświetlacz COB może szybko zakończyć produkcję próbek i dostosować schemat, przy krótkim cyklu dostawy i niskim koszcie debugowania.

3. Strukturę płytki drukowanej wyświetlacza COB można dowolnie rozszerzać zgodnie z wymaganiami produktu, co jest wygodne do integracji bardziej funkcjonalnych obwodów, takich jak sterowanie dotykowe, regulacja podświetlenia i przełączanie sygnałów na płycie. Ma silną kompatybilność z wielofunkcyjnymi i wielkoformatowymi modułami wyświetlaczy. Pod względem rozpraszania ciepła podłoże PCB ma większy obszar rozpraszania ciepła i lepszą wydajność przewodzenia ciepła.

Dlaczego warto wybrać wyświetlacz Jingda?

Jingda Display to zaufany producent wyświetlaczy LCD specjalizujący się w niestandardowych rozwiązaniach wyświetlaczy dla klientów na całym świecie.

Zalety pracy z wyświetlaczem Jingda obejmują:

1. Ponad 10 lat doświadczenia w produkcji wyświetlaczy LCD

2. Profesjonalne wsparcie inżynieryjne

3. Niestandardowy rozwój wyświetlaczy COG

4. Niestandardowe rozwiązania w zakresie wyświetlaczy COB

5. Szybkie usługi prototypowania

6. Konkurencyjne ceny fabryczne.

7. Ścisła kontrola jakości

8. Globalne wsparcie techniczne

Niezależnie od tego, czy klienci potrzebują kompaktowego wyświetlacza COG do urządzeń inteligentnych, czy wytrzymałego wyświetlacza COB do zastosowań przemysłowych, wyświetlacz Jingda zapewnia niezawodne i opłacalne rozwiązania dostosowane do konkretnych wymagań projektu.
