Jakie czynniki wpływają na zużycie energii przez monochromatyczne wyświetlacze LCD?

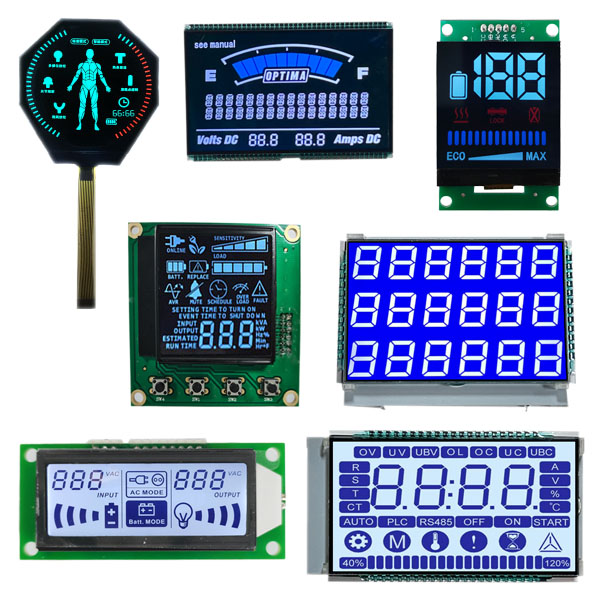

Monochromatyczne ekrany LCDod dawna stanowią podstawę urządzeń elektronicznych małej mocy w sektorach przemysłowym, handlowym i konsumenckim. W przypadku kolorowych paneli LCD TFT, które wymagają złożonego filtrowania kolorów i systemów podświetlenia o dużej mocy, monochromatyczne wyświetlacze ciekłokrystaliczne zapewniają prosty obraz o wysokim kontraście przy minimalnym nakładzie energii. Ich wyjątkowa wydajność energetyczna sprawia, że ​​są one preferowanym wyborem w przypadku urządzeń zasilanych bateryjnie, w tym mierników przemysłowych, gadżetów do noszenia, czujników inteligentnego domu, przenośnego sprzętu medycznego i tak dalej.

Monochromatyczne wyświetlacze LCD pozostają jedną z najbardziej energooszczędnych dostępnych obecnie technologii wyświetlania. W epoce, w której przy podejmowaniu decyzji projektowych produktów dominują żywotność baterii i budżet na energię, dokładne zrozumienie, co wpływa na zużycie energii przez te wyświetlacze, nie jest jedynie ćwiczeniem akademickim – jest to krytyczne rozważanie inżynieryjne, które może stworzyć lub zepsuć urządzenie przenośne.

1. Specyfikacje konstrukcyjne panelu LCD

Nieodłączna konstrukcja monochromatycznego panelu LCD jest podstawowym wyznacznikiem jego bazowego zużycia energii. Każdy podstawowy element panelu, od wymiarów fizycznych po tryb wyświetlania i typ matrycy, bezpośrednio kształtuje jego charakterystykę zużycia energii. Nawet przy identycznych obwodach sterujących i środowiskach operacyjnych, strukturalnie różne monochromatyczne moduły LCD mogą wykazywać kilkukrotne różnice w zużyciu energii.

1.1 Rozmiar ekranu i gęstość pikseli

Rozmiar ekranu to jeden z najbardziej intuicyjnych czynników wpływających na pobór mocy przez monochromatyczny wyświetlacz LCD. W standardowych monochromatycznych produktach LCD pobór mocy jest dodatnio skorelowany z efektywną powierzchnią wyświetlania. Większe panele wymagają większej liczby pikseli ciekłokrystalicznych, bardziej przejrzystego okablowania elektrod i szerszego obszaru pokrycia sygnałem, co zwiększa podstawowe obciążenie pojemnościowe i straty mocy statycznej. W przypadku segmentowych monochromatycznych wyświetlaczy LCD, szeroko stosowanych w licznikach i licznikach, małe panele o przekątnej poniżej 2 cali zwykle zużywają tylko 1–5 mW mocy czynnej, podczas gdy średniej wielkości 3–5-calowe monochromatyczne graficzne wyświetlacze LCD zwykle pobierają 10–30 mW w normalnych warunkach pracy.

Gęstość pikseli odgrywa również istotną rolę w regulacji mocy. Monochromatyczne wyświetlacze LCD o wysokiej rozdzielczości, takie jak modele 128 × 64, 240 × 128 i 320 × 160, charakteryzują się gęstszymi pikselami i bardziej skomplikowanymi obwodami sterującymi. Każda jednostka pikseli wymaga niezależnego skanowania sygnału i kontroli napięcia, co zwiększa ogólne obciążenie obwodu i dynamiczne zużycie energii. Natomiast segmentowe wyświetlacze LCD o niskiej rozdzielczości i stałych wzorach wyświetlania mają prostszą strukturę obwodów i znacznie mniejsze straty mocy, co czyni je idealnymi do scenariuszy czuwania o bardzo niskim poborze mocy.

1.2 Wyświetl tryb optyczny

Monochromatyczne ekrany LCD można podzielić na trzy podstawowe tryby optyczne: odblaskowy, transmisyjny i transfleksyjny, każdy z drastycznie różnymi profilami zużycia energii. Klasyfikacja ta jest główną przyczyną ogromnej luki mocy pomiędzy różnymi modułami wyświetlaczy monochromatycznych.

1.3 Typ jazdy matrycą

Monochromatyczne wyświetlacze LCD dzielą się na typy z matrycą pasywną (PM) i matrycą aktywną (AM), przy czym matryca pasywna jest głównym nurtem w przypadku produktów monochromatycznych o niskim poborze mocy. Pasywny wyświetlacz LCD z matrycą ma prostą strukturę elektrod z siatką krzyżową, dzielącą elektrody rzędowe i kolumnowe do skanowania pikseli. Zużywają energię tylko podczas przełączania stanu pikseli i utrzymują wyświetlaną treść przy minimalnej mocy statycznej, co jest głównym powodem ich zalet w postaci niskiego poboru mocy.

2. Konfiguracja systemu podświetlenia

W przypadku większości transmisyjnych i transrefleksyjnych monochromatycznych modułów wyświetlaczy LCD system podświetlenia odpowiada za 70–90% całkowitego zużycia energii. W przeciwieństwie do kolorowych wyświetlaczy LCD z podświetleniem RGB o dużej mocy, monochromatyczne wyświetlacze LCD wykorzystują głównie monochromatyczne podświetlenie LED, ale różnice w ilości podświetlenia, jasności, temperaturze barwowej i trybie pracy bezpośrednio wpływają na całkowite zużycie energii przez moduł. Optymalizacja konfiguracji podświetlenia to najskuteczniejszy sposób ograniczenia utraty mocy monochromatycznego wyświetlacza LCD.

2.1 Ilość i układ podświetlenia LED

Liczba wbudowanych diod podświetlających jest liniowo powiązana z poborem prądu. Mały monochromatyczny ekran LCD zwykle przyjmuje 1–2 konstrukcje podświetlenia LED o niskim prądzie roboczym i małej mocy. Moduły wyświetlaczy o dużych rozmiarach lub o wysokiej jednorodności wymagają 4–6 lub nawet więcej koralików LED, aby wyeliminować ciemne rogi i zapewnić jednolitą jasność na całym ekranie. Każdy dodatkowy koralik LED zwiększa całkowity prąd pracy systemu podświetlenia, bezpośrednio podnosząc całkowity pobór mocy.

Układ podświetlenia wpływa również na efektywność energetyczną. Konstrukcje podświetlenia montowane z boku, powszechnie stosowane w cienkich monochromatycznych modułach wyświetlaczy LCD, przewodzą światło przez płytki prowadzące światło, przy niskiej utracie światła i stosunkowo niskim zużyciu energii. Układy podświetlenia od dołu, z bezpośrednim podświetleniem, charakteryzują się wyższą wydajnością wykorzystania światła, ale wymagają większej liczby diod LED, co skutkuje większym poborem mocy przy tym samym standardzie jasności.

2.2 Regulacja jasności podświetlenia

Jasność podświetlenia to najbardziej elastyczny regulowany współczynnik zużycia energii przez monochromatyczny wyświetlacz LCD. Jasność podświetlenia LED jest kontrolowana przez prąd zasilający — wyższy prąd odpowiada wyższej jasności i większemu zużyciu energii. Większość monochromatycznych modułów LCD obsługuje przyciemnianie PWM (modulacja szerokości impulsu) lub ściemnianie napięciem analogowym. Przy maksymalnej jasności podświetlenie działa przy prądzie znamionowym przy szczytowym poborze mocy; w trybie gotowości przy niskiej jasności prąd zasilający gwałtownie spada, zmniejszając utratę mocy podświetlenia o 60–80%.

Większość urządzeń elektroniki przemysłowej i konsumenckiej nie potrzebuje maksymalnej jasności ekranu w codziennej pracy. Odpowiednie zmniejszenie jasności podświetlenia w celu zapewnienia czytelności może znacznie wydłużyć żywotność baterii urządzenia. W scenariuszach trybu gotowości o bardzo niskim poborze mocy skonfigurowanie logiki automatycznego wyłączania podświetlenia, gdy ekran jest statyczny, może dodatkowo wyeliminować nieprawidłową utratę zasilania.

2.3 Tryb pracy podświetlenia

Ciągłe włączenie trybu podświetlenia prowadzi do ciągłego, wysokiego zużycia energii, natomiast tryby podświetlenia przerywanego i wyzwalanego skutecznie oszczędzają energię. Wiele inteligentnych urządzeń wykorzystuje strategie podświetlenia za pomocą indukcji ludzkiego ciała, włącznika klawisza lub czujnika światła: podświetlenie pozostaje wyłączone w trybie gotowości i włącza się dopiero po wykryciu operacji przez użytkownika, drastycznie zmniejszając długoterminową utratę mocy statycznej. W przypadku urządzeń przenośnych zasilanych bateryjnie ta optymalizacja trybu pracy ma bardziej znaczący wpływ na oszczędność energii niż regulacja parametrów sprzętowych.

3. Obwód napędowy i parametry chipa

Układ napędowy i układ obwodów peryferyjnych to podstawowe jednostki sterujące monochromatycznego wyświetlacza LCD. Różne modele chipów, napięcia sterujące, częstotliwości odświeżania i schematy projektowania obwodów bezpośrednio wpływają na dynamiczne i statyczne zużycie energii podczas pracy wyświetlacza. Nawet przy tym samym panelu LCD niedopasowane parametry jazdy spowodują oczywiste straty energii.

3.1 Model układu napędowego i wydajność energetyczna

Specjalistyczne monochromatyczne chipy sterownika LCD mają odrębną charakterystykę zużycia energii. Dedykowane układy wyświetlaczy o niskim poborze mocy wykorzystują zoptymalizowaną architekturę obwodów, obsługującą tryb jazdy przy niskim napięciu i tryb uśpienia, z bardzo niskim prądem czuwania wynoszącym zaledwie kilka mikroamperów. Natomiast w uniwersalnych alternatywnych schematach sterowania MCU brakuje ukierunkowanej optymalizacji mocy, co wiąże się z większymi stratami mocy statycznej i zużyciem energii podczas dynamicznego skanowania.

3.2 Napięcie robocze i napięcie polaryzacji

Monochromatyczne wyświetlacze LCD mają ścisłe zakresy napięcia roboczego. W przedziale napięcia znamionowego odpowiednie zmniejszenie napięcia sterującego może zmniejszyć utratę mocy wzbudzenia pikseli bez wpływu na klarowność wyświetlacza. Nadmiernie wysokie napięcie sterujące nie tylko zwiększy zużycie energii, ale także spowoduje zmęczenie molekularne ciekłych kryształów, przyspieszając starzenie się ekranu i prowadząc do migotania wyświetlacza.

Napięcie polaryzacji to kolejny kluczowy parametr wpływający na stabilność mocy. Rozsądna konfiguracja napięcia polaryzacji zapewnia stabilną rotację cząsteczek ciekłokrystalicznych przy minimalnym napędzie prądowym. Nieuzasadnione ustawienia napięcia polaryzacji spowodują powtarzające się wibracje molekularne i nieprawidłową utratę prądu, zwiększając niepotrzebne zużycie energii przy jednoczesnym zmniejszeniu kontrastu wyświetlacza.

3.3 Częstotliwość odświeżania ekranu

Częstotliwość odświeżania określa częstotliwość skanowania pikseli monochromatycznych wyświetlaczy LCD. Wyższe częstotliwości odświeżania oznaczają częstsze skanowanie obwodów i przełączanie sygnałów, co prowadzi do wyższego dynamicznego zużycia energii. W przeciwieństwie do ekranów kolorowych, które wymagają wysokich częstotliwości odświeżania w celu wyeliminowania efektu stroboskopowego i rozmazywania, monochromatyczny wyświetlacz LCD charakteryzuje się prostą treścią wyświetlania i niską wrażliwością wizualną na stroboskop.

3.4 Tryb jazdy multipleksowanej

Monochromatyczne wyświetlacze LCD powszechnie wykorzystują technologię multipleksowania w celu uproszczenia okablowania obwodów. Różne współczynniki multipleksowania (obciążenie 1/4, obciążenie 1/8, obciążenie 1/16) wpływają na zużycie energii i jakość wyświetlania. Wyższy współczynnik multipleksowania oznacza, że ​​więcej pikseli współdzieli obwody skanujące, zmniejszając liczbę obwodów peryferyjnych i straty mocy statycznej. Jednakże zbyt wysoki współczynnik multipleksowania zwiększy obciążenie skanowania jednopunktowego, zwiększając dynamiczny chwilowy pobór mocy. Rozsądne dopasowanie parametrów multipleksowania do rozdzielczości ekranu jest kluczem do zrównoważenia zużycia energii i stabilności wyświetlania.

4. Wyświetl zawartość i stan pracy

Wielu praktyków ignoruje fakt, że pobór mocy monochromatycznego wyświetlacza LCD zależy od zawartości wyświetlanej w czasie rzeczywistym i stanu pracy. Liczba świecących pikseli, częstotliwość aktualizacji ekranu i stan gotowości powodują różne efekty utraty mocy, które są kluczowymi szczegółami dla szczegółowej optymalizacji zużycia energii.

Współczynnik oświetlenia pikseli 4,1

Monochromatyczne wyświetlacze LCD zużywają energię podczas napędzania pikseli ciekłokrystalicznych w celu odwracania i wyświetlania treści. Im więcej pikseli świeci się na ekranie, tym większe jest całkowite obciążenie obwodu i dynamiczne zużycie energii. Pełnoekranowy stan wyświetlania pełnego powoduje najwyższy pobór mocy, natomiast pusty ekran lub stan wyświetlania z małą liczbą pikseli charakteryzuje się najniższym zużyciem energii.

4.2 Częstotliwość aktualizacji ekranu

Każde odświeżenie ekranu i aktualizacja treści wymaga skanowania sygnału i przełączania stanu pikseli, czemu towarzyszy chwilowa utrata zasilania. W przypadku urządzeń ze statyczną zawartością wyświetlacza, taką jak ekrany parametrów przyrządów i wyświetlacze czasu, częste niepotrzebne aktualizacje będą w sposób ciągły generować nieprawidłowe zużycie energii. Ustawianie rozsądnych cykli aktualizacji w zależności od częstotliwości zmiany danych — na przykład aktualizacja co 1–5 sekund w przypadku wolno zmieniających się parametrów zamiast odświeżania w czasie rzeczywistym — może skutecznie zmniejszyć średnie zużycie energii.

4.3 Przełączanie trybu pracy i gotowości

Monochromatyczne moduły LCD charakteryzują się oczywistymi różnicami w mocy pomiędzy trybem pracy, trybem gotowości z włączonym światłem i trybem głębokiego uśpienia. W normalnym trybie pracy ekran odświeża się w sposób ciągły przy maksymalnym zużyciu energii; w trybie gotowości ekran utrzymuje zawartość statyczną przy wyłączonym podświetleniu, zachowując jedynie utratę mocy statycznej chipa; w trybie głębokiego uśpienia układ sterownika zatrzymuje większość operacji obwodu, a pobór mocy spada do najniższego poziomu mikroamperów.

5. Środowiskowe warunki pracy

Środowisko operacyjne zmienia właściwości fizyczne materiałów ciekłokrystalicznych i elementów obwodów, pośrednio wpływając na zużycie energii przez monochromatyczny wyświetlacz LCD. Temperatura, wilgotność i natężenie światła otoczenia regulują stan pracy i utratę mocy modułów wyświetlacza, czego nie można zignorować przy projektowaniu urządzeń przemysłowych i zewnętrznych.

5.1 Temperatura robocza

Temperatura jest czynnikiem środowiskowym mającym największy wpływ na zużycie energii przez monochromatyczny wyświetlacz LCD. Lepkość materiału ciekłokrystalicznego zmienia się wraz z temperaturą: niskie temperatury zwiększają lepkość ciekłego kryształu, spowalniając rotację molekularną i wymagają wyższego napięcia sterującego i dłuższego czasu skanowania, aby zapewnić normalne wyświetlanie, co zwiększa zużycie energii. Wysokie temperatury zmniejszają lepkość ciekłych kryształów, obniżając wymagania dotyczące napięcia sterującego i stosunkowo zmniejszając straty mocy, ale zbyt wysokie temperatury przyspieszają starzenie się podzespołów i powodują wzrost prądu upływowego obwodu.

Monochromatyczne wyświetlacze LCD klasy przemysłowej zwykle dostosowują się do szerokiego zakresu temperatur od -20 ℃ do +70 ℃. W środowiskach zewnętrznych o niskiej temperaturze wiele modułów musi aktywować obwody kompensacji temperatury, aby utrzymać stabilność wyświetlacza, co powoduje dodatkowe zużycie energii. W przypadku urządzeń pracujących w ekstremalnych temperaturach w projektowaniu zasilania należy uwzględnić margines poboru mocy w niskich temperaturach.

Wniosek

Zużycie energii przez monochromatyczne ekrany LCD jest systematycznym wynikiem interakcji pomiędzy projektem konstrukcyjnym, konfiguracją podświetlenia, parametrami jazdy, stanem pracy, warunkami środowiskowymi i starzeniem się sprzętu. W przeciwieństwie do rozpoznawania stałych parametrów mocy w tradycyjnym postrzeganiu, monochromatyczny pobór mocy przez wyświetlacz LCD ma duże możliwości regulacji i zależności od scenariusza. Dla projektantów produktów elektronicznych i inżynierów zajmujących się konserwacją wyjaśnienie wszystkich czynników wpływających nie tylko sprzyja doborowi pasujących modułów wyświetlaczy i obniżeniu kosztów sprzętu, ale może także zmaksymalizować żywotność baterii i stabilność urządzenia poprzez udoskonaloną optymalizację zasilania.

W przypadku urządzeń IoT o małej mocy, przemysłowego sprzętu sterującego i przenośnej elektroniki medycznej rozsądna kontrola zużycia energii przez monochromatyczny wyświetlacz LCD może znacznie poprawić konkurencyjność na rynku produktów i wygodę użytkownika. Dzięki ciągłemu ulepszaniu technologii wyświetlaczy o niskim poborze mocy, zoptymalizowane monochromatyczne schematy sterowania wyświetlaczami LCD i projekty sprzętu jeszcze bardziej uwolnią potencjał oszczędzania energii, dzięki czemu takie wyświetlacze będą szerzej stosowane w urządzeniach wbudowanych o bardzo niskim poborze mocy.
