Co to jest polaryzator i jego podstawowa rola w wyświetlaczu LCD?

Polaryzatory to niewidoczne, ale niezbędne elementy optyczne, które służą jako podstawowe elementy konstrukcyjne wszystkiegoLCD (wyświetlacz ciekłokrystaliczny)urządzenia. Podczas gdy większość konsumentów koncentruje się na rozdzielczości ekranu, częstotliwości odświeżania i dokładności kolorów, polaryzator jest niedocenianym bohaterem, który umożliwia wyświetlanie widocznych obrazów na panelach LCD. Bez wysokiej jakości polaryzatorów ekrany LCD nie są w stanie zapewnić kontrastu, kontrolować transmisji światła ani wyświetlać wyraźnego, żywego obrazu.

Co to jest polaryzator?

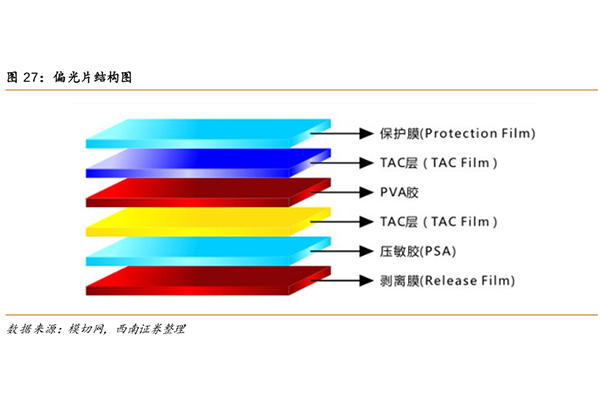

Polaryzator, znany również jako filtr polaryzacyjny lub folia polaryzacyjna, to specjalnie zaprojektowana cienka folia optyczna służąca do filtrowania i kontrolowania kierunku wibracji fal świetlnych. Aby w pełni zrozumieć jego funkcję, należy najpierw zrozumieć podstawowe cechy światła naturalnego. Naturalne światło emitowane przez źródła podświetlenia, światło słoneczne lub oświetlenie wewnętrzne jest niespolaryzowane, co oznacza, że ​​jego fale elektromagnetyczne wibrują losowo we wszystkich kierunkach pionowych względem kierunku propagacji światła. Chociaż jest niezwykle cienkie, decyduje o tym, czy światło może przejść przez wyświetlacz, umożliwiając pojawienie się na ekranie obrazów, tekstu i kolorów. W przeciwieństwie do wyświetlaczy OLED, które generują własne światło, wyświetlacze LCD opierają się na podświetleniu. Bez polaryzatorów światło wytwarzane przez podświetlenie po prostu przechodziłoby przez wyświetlacz w niekontrolowany sposób, uniemożliwiając utworzenie widocznych obrazów.

Podstawowe typy polaryzatorów LCD

W zależności od miejsca montażu, funkcji optycznej i scenariuszy zastosowań, stosowane polaryzatoryWyświetlacze LCDsą podzielone głównie na dwie podstawowe kategorie, które działają parami, aby zakończyć cały proces sterowania oświetleniem. Różne typy polaryzatorów są dostosowane do różnych struktur paneli LCD i środowisk użytkowania.

1. Dolny polaryzator (polaryzator tylny)

Dolny polaryzator montowany jest pomiędzy modułem podświetlenia LCD a warstwą ciekłokrystaliczną, służąc jako pierwsza bramka optyczna do transmisji podświetlenia. Jego podstawowym zadaniem jest zamiana niespolaryzowanego, jednolitego światła emitowanego przez podświetlenie na jednokierunkowe światło spolaryzowane. Moduł podświetlenia wytwarza wielokierunkowe rozproszone światło o wysokiej jasności, które jest całkowicie nieuporządkowane i nie może być modulowane przez cząsteczki ciekłego kryształu. Dolny polaryzator odfiltrowuje wszystkie nieregularne wibracje światła, emitując stabilne, jednoosiowe światło spolaryzowane do późniejszej regulacji ciekłokrystalicznej.

2. Górny polaryzator (przedni polaryzator)

Górny polaryzator jest przymocowany do zewnętrznej strony warstwy ciekłokrystalicznej, zwróconej w stronę patrzenia użytkownika. Jego oś polaryzacji jest zainstalowana pod kątem 90 stopni w pionie do dolnego polaryzatora, tworząc strukturę o polaryzacji krzyżowej. Jako druga bramka optyczna panelu LCD współpracuje z cząsteczkami ciekłych kryształów w celu kontrolowania ostatecznej mocy świetlnej oraz tworzenia kontrastu i obrazu na ekranie. Górny polaryzator koncentruje się na optymalizacji kontrastu, działaniu przeciwodblaskowym i stabilności kąta widzenia. Filtruje światło modulowane przez cząsteczki ciekłych kryształów, blokując nieprawidłowe światło i wysyłając precyzyjne sygnały świetlne odpowiadające napięciom pikseli.

Jak działa polaryzator w wyświetlaczu LCD?

Zasadę działania można podzielić na kilka prostych kroków.

Krok 1: Podświetlenie wytwarza białe światło

Podświetlenie LED generuje jasne, białe światło.

To światło zawiera fale wibrujące we wszystkich kierunkach.

Krok 2: Tylny polaryzator filtruje światło

Tylny polaryzator pozwala na przejście tylko jednego kierunku polaryzacji.

Na tym etapie całe przepuszczane światło wibruje w jednej płaszczyźnie.

Krok 3: Ciekły kryształ obraca światło

Cząsteczki ciekłego kryształu skręcają się zgodnie z sygnałem elektrycznym przyłożonym do każdego piksela.

Różne napięcia powodują różne kąty obrotu.

To jest sedno tworzenia obrazu LCD.

Krok 4: Przedni polaryzator steruje transmisją

Polaryzator przedni analizuje kąt polaryzacji.

W zależności od tego, jak bardzo ciekły kryształ obrócił światło:

--Światło przechodzi całkowicie

--Światło przechodzi częściowo

--Światło jest całkowicie zablokowane

Te różne poziomy jasności dają obrazy w skali szarości i w pełnym kolorze.

Streszczenie

Polaryzatory są podstawową podstawą optyczną wszystkich urządzeńEkran wyświetlacza LCD, podejmując kluczowe zadania filtrowania polaryzacji światła, kontroli transmisji światła, tworzenia kontrastu i wyświetlania przeciwzakłóceniowego. Jako pasywne urządzenie wyświetlające, cała logika obrazowania wyświetlaczy LCD opiera się całkowicie na współpracy górnego i dolnego polaryzatora krzyżowego oraz pośrednich cząsteczek ciekłokrystalicznych. Jakość polaryzatorów bezpośrednio określa podstawowe wskaźniki wyświetlacza LCD, w tym jasność ekranu, kontrast, dokładność kolorów, kąt widzenia i żywotność.
