Jaka jest różnica między wyświetlaczem portu szeregowego a standardowym wyświetlaczem TFT?

W projektowaniu systemów wbudowanych, automatyce przemysłowej, elektronice użytkowej ekrany wyświetlaczy służą jako podstawowy komponent interfejsu człowiek-maszyna (HMI). Inżynierowie i twórcy produktów często stają przed krytyczną decyzją: wyborem pomiędzy wyświetlaczem z portem szeregowym a standardemWyświetlacz TFT. Chociaż oba zapewniają obraz wyjściowy dla urządzeń elektronicznych, ich wewnętrzne mechanizmy operacyjne, interfejsy sprzętowe, zużycie zasobów, trudności w opracowywaniu i scenariusze zastosowań różnią się drastycznie.

Co to jest wyświetlacz portu szeregowego?

Wyświetlacz portu szeregowego — często nazywany „inteligentnym wyświetlaczem szeregowym”, „szeregowym interfejsem HMI” lub „wyświetlaczem UART TFT” – to samodzielny moduł, który integruje panel TFT LCD z dedykowanym kontrolerem graficznym, pamięcią bufora ramki i interfejsem komunikacji szeregowej. Moduły te działają jako kompletne podsystemy wyświetlaczy, przetwarzające polecenia graficzne otrzymywane przez połączenie szeregowe bez obciążania mikrokontrolera hosta. Obsługują główne protokoły szeregowe, w tym UART, SPI i I2C, umożliwiając transmisję danych i instrukcji tylko kilkoma przewodami sygnałowymi.

Co to jest standardowy wyświetlacz TFT?

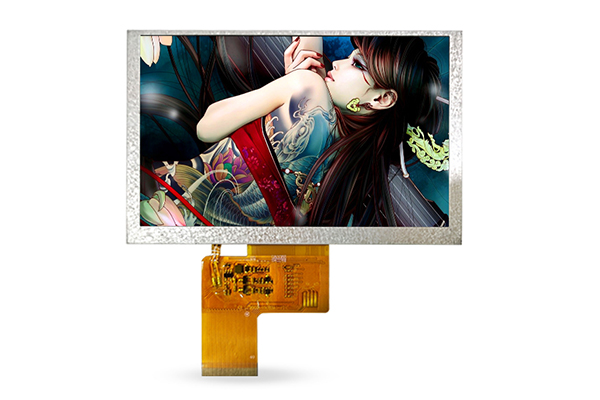

Standardowy wyświetlacz TFT (Thin Film Transistor) to czysty, sprzętowy ekran oparty na tradycyjnej technologii obrazowania TFT LCD. Jest to nieinteligentny element wyświetlacza, nieposiadający niezależnego systemu sterowania ani wbudowanego oprogramowania sterownika. StandardWyświetlacze TFTpolegaj całkowicie na zewnętrznych głównych kontrolerach, aby wykonać wszystkie prace związane z wyświetlaniem, w tym obliczanie danych pikseli, przechowywanie bufora ramki, odświeżanie ekranu i kalibrację kolorów.

Kluczowe różnice techniczne między wyświetlaczem portu szeregowego a standardowym wyświetlaczem TFT

Luki techniczne między tymi dwoma typami wyświetlaczy obejmują interfejsy sprzętowe, zajętość zasobów kontrolera, trudności w prowadzeniu, wydajność transmisji i stabilność systemu. Te różnice techniczne stanowią podstawową podstawę wyboru projektu i bezpośrednio wpływają na cykle rozwoju produktu i wydajność operacyjną.

1. Interfejs sprzętowy i złożoność okablowania

Wyświetlacze portów szeregowych charakteryzują się niezwykle uproszczonym okablowaniem sprzętowym, co jest jedną z ich najważniejszych zalet. Większość modułów wyświetlaczy szeregowych do normalnej pracy wymaga jedynie 3 do 4 przewodów: zasilania, przewodu uziemiającego i przewodów sygnału komunikacji szeregowej. Wyświetlacze szeregowe oparte na UART potrzebują jedynie pinów TX i RX do transmisji danych; Wyświetlacze szeregowe SPI i I2C zapewniają również pełną komunikację poprzez minimalną liczbę pinów. Ta wyjątkowo mała liczba pinów znacznie zmniejsza trudności związane z układem PCB, oszczędza miejsce na płycie i pozwala uniknąć skomplikowanych problemów z prowadzeniem okablowania.

2. Zajętość zasobów głównego kontrolera

Wyświetlacze portu szeregowego zaprojektowano z myślą o niskim zużyciu energii i niskim zajęciu zasobów. Ponieważ moduł wyświetlacza integruje niezależny procesor graficzny i bufor ramki, wszystkie prace związane z renderowaniem pikseli, buforowaniem danych i odświeżaniem ekranu są wykonywane przez własny układ wyświetlacza. MCU hosta musi jedynie wysyłać proste polecenia sterujące z niską częstotliwością, prawie bez wykorzystania zasobów procesora.

Standardowe wyświetlacze TFT zużywają ogromne zasoby głównego kontrolera. Bez możliwości niezależnego buforowania i przetwarzania wszystkie dane ramki muszą zostać obliczone, zapisane i wyprowadzone przez procesor hosta. Główny kontroler musi stale odświeżać dane pikseli, zajmować pamięć RAM o dużej pojemności do przechowywania bufora ramki i utrzymywać sygnał wyjściowy o wysokiej częstotliwości.

3. Trudność i cykl rozwoju jazdy

Próg rozwoju wyświetlaczy portu szeregowego jest wyjątkowo niski. Producenci zapewniają kompletne i dojrzałe protokoły komunikacji szeregowej, uniwersalne zestawy poleceń i obsługujące górne narzędzia do debugowania komputera. Programiści nie muszą rozumieć podstawowych zasad obsługi wyświetlaczy LCD, logiki taktowania pikseli ani algorytmów renderowania grafiki. Wystarczy wywołać proste polecenia szeregowe, aby zrealizować takie funkcje, jak wyświetlanie tekstu, przełączanie obrazów, odtwarzanie animacji i sterowanie dotykowe.

StandardWyświetlacze TFTwymagają profesjonalnych wbudowanych możliwości programistycznych i dłuższych cykli programistycznych. Programiści muszą od zera napisać podstawowy kod sterownika, skonfigurować parametry taktowania ekranu, debugować kalibrację kolorów, zbudować logikę zarządzania buforem klatek i zoptymalizować płynność odświeżania ekranu. Różne rozmiary i modele ekranów TFT mają różne parametry taktowania i wymagania dotyczące sterowników, co skutkuje słabą kompatybilnością.

4. Szybkość transmisji danych i wydajność odświeżania

Ograniczona przepustowością protokołu komunikacji szeregowej, częstotliwość odświeżania i prędkość transmisji danych wyświetlaczy portu szeregowego są stosunkowo niskie. Wyświetlacze szeregowe UART mają najniższą przepustowość, odpowiednią do scenariuszy wyświetlania statycznego i aktualizacji o niskiej częstotliwości; Wyświetlacze szeregowe SPI mają zwiększoną prędkość, ale nadal nie obsługują odświeżania w czasie rzeczywistym na pełnym ekranie w wysokiej rozdzielczości.

Standardowe wyświetlacze TFT wykorzystują równoległe lub szybkie interfejsy MIPI/RGB z bardzo dużą przepustowością transmisji danych, obsługując odświeżanie ekranu w wysokiej rozdzielczości i z dużą liczbą klatek na sekundę. Mogą płynnie wyświetlać obrazy w wysokiej rozdzielczości 1080P, dynamiczne filmy i złożone efekty animacji bez zacinania się.

5. Stabilność systemu

Wyświetlacze portu szeregowego charakteryzują się wyjątkową stabilnością systemu. Zintegrowana konstrukcja modułu wyświetlacza ogranicza liczbę połączeń obwodów zewnętrznych, a proste okablowanie szeregowe skutecznie pozwala uniknąć zakłóceń sygnału i problemów z awarią linii spowodowanych skomplikowanym okablowaniem równoległym.

Standardowe wyświetlacze TFT charakteryzują się stosunkowo słabą stabilnością systemu. Złożone równoległe linie sygnałowe są podatne na zewnętrzne zakłócenia elektromagnetyczne, co powoduje migotanie ekranu, zniekształcenie kolorów i szum płatków śniegu.

StandardWyświetlacze TFToferują maksymalną wydajność, elastyczność rozdzielczości i kontrolę na poziomie pikseli kosztem zwiększonej złożoności programowania, większej liczby pinów i większych wymagań stawianych procesorowi hosta. Stanowią właściwy wybór w przypadku zastosowań wymagających dużej wydajności, niestandardowych wymagań graficznych i projektów, w których każdy aspekt wyświetlacza musi być ściśle kontrolowany.

Wyświetlacze portu szeregowego traktują priorytetowo łatwość obsługi, szybki rozwój i minimalne zużycie zasobów hosta kosztem zmniejszonej przepustowości i ograniczeń rozdzielczości. Doskonale sprawdzają się w przemysłowych zastosowaniach HMI, prototypowaniu, systemach o ograniczonych zasobach i projektach, w których czas wprowadzenia produktu na rynek jest krótki

jest krytyczny.
