Jaka jest różnica między rezystancyjnym wyświetlaczem dotykowym a pojemnościowym wyświetlaczem dotykowym?

W dzisiejszym cyfrowym świecie ekrany dotykowe przeniknęły każdy aspekt naszego życia, począwszy od smartfonów w kieszeniach po przemysłowe urządzenia sterujące w warsztatach fabrycznych. W porównaniu do zwykłych wyświetlaczy LCD, ekran TFT LCD może zapewnić bardzo wyraźne obrazy i tekst oraz ma krótszy czas reakcji. Coraz częstsze stosowanie wyświetlaczy TFT LCD zapewnia lepsze efekty wizualne produktom. DlaModuł wyświetlacza TFTistnieją dwa typy dotykowe: rezystancyjny wyświetlacz dotykowy i pojemnościowy wyświetlacz dotykowy.

Co to jest rezystancyjny ekran dotykowy?

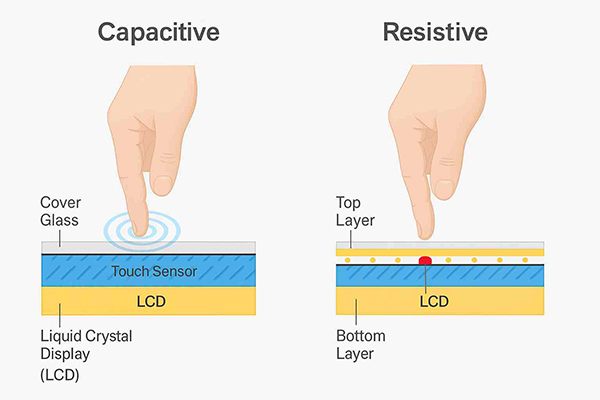

Dwie warstwy przewodzących folii ITO, z małymi punktami izolacyjnymi pomiędzy nimi, normalnie nie stykają się ze sobą; po naciśnięciu górna i dolna folia stykają się ze sobą, tworząc obwód przewodzący. Sterownik oblicza współrzędne tłoczenia na podstawie napięcia XY. Rezystancyjne ekrany dotykowe są dostępne w różnych wariantach, takich jak czteroprzewodowe, pięcioprzewodowe i ośmioprzewodowe. Liczby oznaczają liczbę elementów obwodu podłączonych do sterownika. Wśród nich ekran rezystancyjny czteroprzewodowy jest najpopularniejszym i ekonomicznym rozwiązaniem, natomiast ekran rezystancyjny pięcioprzewodowy zapewnia większą trwałość i dokładność poprzez konstrukcję stałego napięcia na dolnej warstwie.

Typowa konstrukcja rezystancyjnych ekranów dotykowych składa się z: dolnej warstwy wykonanej ze szkła lub organicznego podłoża szklanego, na którą nałożona jest przezroczysta warstwa przewodząca (zwykle tlenek indu i cyny ITO), warstwy pośredniej oraz górnej warstwy wielowarstwowej powłoki z żywicy, której powierzchnia zewnętrzna jest hartowana.

Co to jest pojemnościowy ekran dotykowy?

Warstwa powierzchniowa ekranu posiada przewodzącą warstwę kondensatora ITO. Ciało ludzkie ma słaby prąd biologiczny. Kiedy dotyka go palec, ciało ludzkie i elektrody ekranowe tworzą kondensator sprzęgający. Cztery elektrody narożne rejestrują różnicę prądu w celu obliczenia punktu dotyku.

Podstawowa konstrukcja pojemnościowego ekranu dotykowego składa się z czterowarstwowego panelu ze szkła kompozytowego. Najbardziej zewnętrzną warstwą jest chemicznie lub fizycznie wzmocnione szkło ochronne (o twardości 6H, 7H, 8H lub wyższej), a wewnętrzna powierzchnia i warstwa pośrednia szkła są pokryte warstwą przewodzącą ITO.

Tabela porównawcza kluczowych funkcji

Zalety ekranów rezystancyjnych

1. Może być obsługiwany przez dowolny obiekt. Nadaje się do scenariuszy przemysłowych z rękawicami ochronnymi lub rękawicami gumowymi.

2. Niezwykle wysoka dokładność pozycjonowania, odpowiednia do kas fiskalnych, urządzeń przemysłowych i przyrządów kreślarskich.

3. Nie boi się wilgoci i niewielkiej pary wodnej. Preferowany wybór w przypadku zewnętrznych urządzeń przemysłowych.

4. Niska cena, prosty sterownik i niskie zużycie energii.

Wady ekranów rezystancyjnych

1. Wymaga silnego naciśnięcia, co powoduje słabe wrażenia z obsługi

2. Powierzchnia folii jest podatna na zarysowania i po długotrwałym prasowaniu będzie działać nieprawidłowo

3. Nie obsługuje gestów wieloma palcami i nie może powiększać ani pomniejszać

4. Słaba transmisja światła powodująca rozmycie obrazu na ekranie

Zalety pojemnościowego ekranu dotykowego

1. Płynna obsługa dotykowa i przyjemne w dotyku, obsługujące gesty wielopunktowe

2. Odporna na zarysowania powierzchnia ze szkła hartowanego, trwała i odporna na zarysowania

3. Przejrzysty wyświetlacz z lepszą percepcją kolorów

4. Brak fizycznego zużycia, dłuższa żywotność domowych urządzeń cyfrowych

Wady ekranów pojemnościowych

1. Można go używać wyłącznie gołymi rękami lub dedykowanym piórem pojemnościowym. Zwykłe rękawiczki uniemożliwiają użycie.

2. Woda lub kondensacja powodują nieprawidłowe ruchy i przypadkowe dotknięcia.

3. Niskie temperatury i gęste plamy oleju znacznie zmniejszą wrażliwość.

4. Bardziej kosztowne i niestabilne w wilgotnych środowiskach przemysłowych.

Aplikacje

Typowe zastosowania rezystancyjnych ekranów dotykowych

Rezystancyjne ekrany dotykowe ze względu na ich niski koszt, elastyczne możliwości wprowadzania danych i silne właściwości przeciwzakłóceniowe pozostają preferowanym wyborem w następujących scenariuszach:

Przemysłowy sprzęt kontrolny: Środowisko fabryczne jest narażone na kurz, zanieczyszczenie olejem i zakłócenia elektromagnetyczne, a operatorzy często noszą rękawice.

Systemy kasowe POS: wymagają podpisów piórem i obsługi w rękawiczkach

Sprzęt medyczny: Wysokie wymagania dotyczące niezawodności i higienicznej czystości

Samochodowe systemy nawigacji: Kierowcy mogą obsługiwać urządzenia w rękawiczkach

Publiczne terminale informacyjne: takie jak samoobsługowe automaty biletowe, bankomaty itp.

Sprzęt zewnętrzny: Narażony na trudne warunki, takie jak kurz i wilgoć

Typowe zastosowania pojemnościowych ekranów dotykowych

Pojemnościowe ekrany dotykowe, charakteryzujące się zaletami wielopunktowego dotyku, wysoką czułością i doskonałą jakością wyświetlania, dominują w następujących scenariuszach:

Smartfony i tablety: wymagające płynnych gestów i wielopunktowego dotyku

Elektronika użytkowa: inteligentne urządzenia gospodarstwa domowego, urządzenia ubieralne

Wysokiej klasy interfejsy człowiek-maszyna: urządzenia wymagające nowoczesnych interakcji

Sprzęt medyczny: scenariusze wymagające szybkiego i intuicyjnego wprowadzania danych

Wyświetlacze dotykowe: aplikacje o wysokich wymaganiach dotyczących efektów wyświetlania

Przyszłe trendy rozwojowe

Pojemnościowe ekrany dotykowe, dzięki wielopunktowemu sterowaniu dotykiem, wysokiej czułości i doskonałym efektom wyświetlania, stały się technologią głównego nurtu na rynku elektroniki użytkowej. Jednakże,rezystancyjne ekrany dotykowenadal utrzymują niezastąpioną pozycję w określonych dziedzinach, takich jak sterowanie przemysłowe, sprzęt medyczny i obiekty użyteczności publicznej.

W ostatnich latach rozwój technologiczny pokazał trend integracji i optymalizacji. Przemysłowy pojemnościowy wyświetlacz TFT stopniowo pokonuje tradycyjne wady, takie jak zakłócenia elektromagnetyczne, mgła wodna i działanie w rękawiczkach, dzięki samodzielnie opracowanym algorytmom sterowania dotykowego i optymalizacji opartej na scenariuszach. Jednocześnie rezystancyjne ekrany TFT zwiększają również trwałość i dokładność dzięki ulepszeniom materiałów i procesów.
