Jaka jest zasada działania ekranu dotykowego?

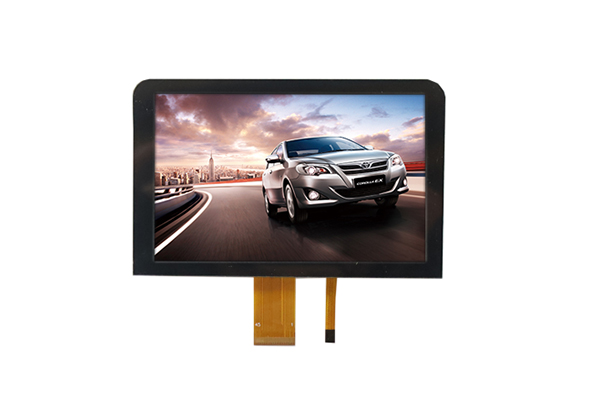

W nowoczesnym sterowaniu przemysłowym, elektronice użytkowej, wyświetlaczach samochodowych i sprzęcie inteligentnego domu wyświetlacz dotykowy stał się podstawowym nośnikiem interakcji człowiek-komputer. W przeciwieństwie do tradycyjnych nieinteraktywnych wyświetlaczy, urządzenia dotykowe organicznie integrują moduły czujnikowe i moduły wyświetlające, umożliwiając indukcję sygnału w czasie rzeczywistym i rozpoznawanie współrzędnych podczas prezentacji obrazów o wysokiej rozdzielczości. Większość inteligentnych urządzeń końcowych dostępnych na rynku wykorzystuje obecnie zintegrowane rozwiązaniaWyświetlacz TFT LCDoraz technologię wykrywania dotyku, wśród której wyświetlacz TFT zajmuje dominującą pozycję w dziedzinie wyświetlaczy komercyjnych i przemysłowych ze względu na doskonałe odwzorowanie kolorów, wysoką rozdzielczość i stabilną wydajność operacyjną.

Istotą wszystkich zasad działania ekranu dotykowego jest przechwytywanie zmian sygnału fizycznego lub elektrycznego generowanych przez kontakt zewnętrzny, przekształcanie sygnałów analogowych w cyfrowe informacje o współrzędnych za pomocą dedykowanego kontrolera dotykowego i na koniec przesyłanie danych do głównego układu sterującego w celu realizacji interakcji człowiek-komputer. Kompletny system wyświetlacza dotykowego składa się z trzech podstawowych części: warstwy wykrywającej dotyk, obwodu przetwarzania sygnału i modułu obrazowania wyświetlacza TFT. Warstwa dotykowa odpowiada za odbieranie sygnałów stykowych, układ obwodów przeprowadza filtrację sygnału, wzmacnianie i obliczanie współrzędnych, a wyświetlacz TFT LCD odpowiada za synchroniczne wyświetlanie interaktywnych obrazów zwrotnych.

Zasada działania rezystancyjnego ekranu dotykowego

Rezystancyjny ekran dotykowy to czułe na nacisk urządzenie czujnikowe, które składa się z dwóch warstw przezroczystych, przewodzących folii ITO (tlenku cyny indu), z izolującymi mikroprzekładkami oddzielającymi górną elastyczną membranę i dolną sztywną warstwę bazową. Górna warstwa to elastyczna folia przewodząca, a dolna warstwa jest przymocowana do powierzchni Wyświetlacz TFT zapewniający stabilność struktury wyświetlacza.

Zasada działania pojemnościowego ekranu dotykowego

Pojemnościowe ekrany dotykowe stanowią główny nurt technologii konsumenckich elektronicznych wyświetlaczy dotykowych, które działają w oparciu o zasadę indukcji pojemności ciała ludzkiego. Powierzchnia ekranu pokryta jest gęstą warstwą siatki przewodzącej ITO, a na całym ekranie poprzez obwód napędowy tworzy się jednolite pole elektrostatyczne niskiego napięcia.

Ciało ludzkie jest ośrodkiem przewodzącym o charakterystyce pojemnościowej. Gdy palec dotknie powierzchni ekranu, pochłonie niewielki prąd w punkcie styku, powodując lokalne zmiany w polu elektrostatycznym. Czujniki o wysokiej czułości rozmieszczone na ekranie wychwytują różnicę pojemności, a kontroler dotykowy oblicza dokładne współrzędne dotyku na podstawie analizy algorytmu. W odróżnieniu od rezystancyjnych ekranów dotykowych, pojemnościowe ekrany dotykowe obsługują rozpoznawanie wielodotykowe, realizując operacje wielopunktowe, takie jak powiększanie, obracanie i przesuwanie wieloma palcami.
