Segmentowy wyświetlacz LCD VA Negatywny tryb LCD

Firma JDA jest profesjonalnym producentem i dostawcą wyświetlaczy LCD w Shenzhen w Chinach. Segmentowy wyświetlacz LCD VA z ujemnym trybem LCD to rozwiązanie wyświetlające powszechnie stosowane w sprzęcie AGD, sprzęcie medycznym, oprzyrządowaniu i przemysłowych urządzeniach sterujących, znane z wysokiej wydajności, niskiego zużycia energii i przejrzystej prezentacji wizualnej. Nasze produkty LCD mają tę zaletę, że są opłacalne i mogą zapewnić klientom dobre rozwiązania LCD.
Nr modułu: JDA0301-19101A1
Technologia: technologia COB
Temperatura pracy: -20 do 70 ℃
Układ scalony napędu: TCP802-01
Kąt widzenia: Szeroki kąt widzenia

Wyślij zapytanie

Ocena: 5.0

(Liczba ocen: 1)

Opis produktu

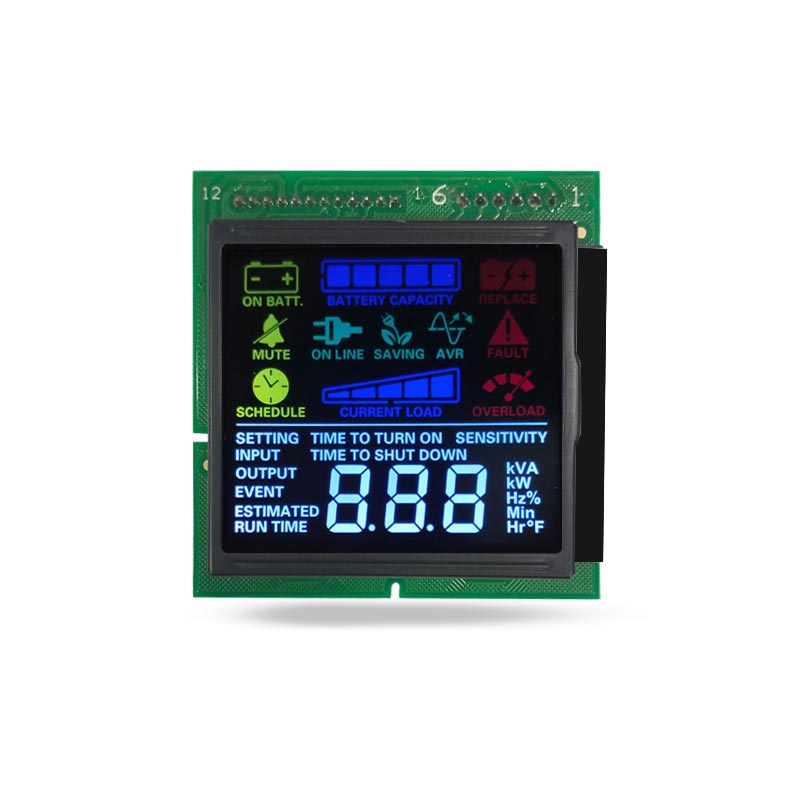

TenSegmentowy wyświetlacz LCD VA Negatywny tryb LCDdziała przy napięciu 3,3 V, pokazując jasne białe segmenty na głębokim czarnym tle. Jest przeznaczony do falowników, systemów UPS, liczników i przemysłowych paneli sterowania, gdzie kontrast i długoterminowa stabilność mają większe znaczenie niż kolor.

Segmentowy wyświetlacz LCD VA Negatywny tryb LCD: Dane techniczne i zastosowania

Inżynierowie poszukującySegmentowy wyświetlacz LCD VA Negatywny tryb LCDusually need three things at once: a screen that stays legible under strong ambient light, a driver scheme that matches an existing 3.3V board, and a supplier who can repeat the same quality across production runs. Projekt JDA0301-19101A1 opiera się dokładnie na tych założeniach.

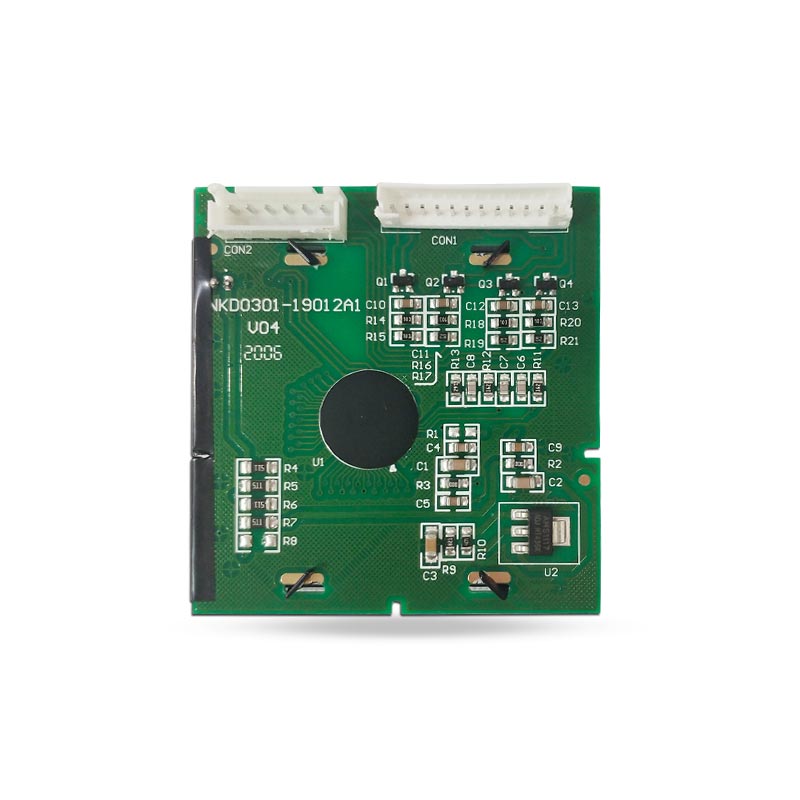

TenSegmentowy wyświetlacz LCD VA Negatywny tryb LCDpairs negative-mode glass with COB (chip-on-board) assembly, so the TCP802-01 driver sits directly on the PCB and the unit mounts as one finished component. Dzięki transmisyjnemu polaryzatorowi i podświetleniu LED wyświetlacz tworzy prawie czarne tło z białymi segmentami.

	TYP LCD I NAPIĘCIE LOGICZNE VA / Ujemny \| VDD = 3,3 V

	Układ scalony napędu i metoda TCP802-01 \| 1/3 OBOWIĄZKÓW, 1/2 BIASKU

	POWIERZCHNIA AKTYWNA I TEMP. 46 × 41 mm \| -20 do 70°C

Dane techniczne JDA0301-19101A1 - Segmentowy wyświetlacz LCD VA Negatywny tryb LCD
Nr modułu	JDA0301-19101A1
Typ LCD	VA/ujemny
Technologia montażu	COB (chip na pokładzie)
Rozmiar modułu	58 (szer.) × 60 (wys.) × 15,8 (gł.) mm
Wyświetl VA (obszar aktywny)	46(szer.) × 41(wys.) mm
Metoda jazdy	1/3 OBOWIĄZKÓW, 1/2 BIASKU
Napęd IC	TCP802-01
Kąt widzenia	12:00
Typ polaryzatora	Transmisyjny
Temperatura pracy	-20 do 70°C
Temperatura przechowywania	-30 do 80°C

Dlaczego inżynierowie wybierają nasz segment wyświetlacza LCD z ujemnym trybem LCD VA

Kontrast, który przetrwa prawdziwe szafki

TenSegmentowy wyświetlacz LCD VA Negatywny tryb LCDzapewnia prawdziwie głęboką czerń tła zamiast szarości typowej dla wyświetlaczy TN, dzięki czemu podświetlane segmenty pozostają czytelne w jasnym oświetleniu fabrycznym i za przydymionymi panelami.

Niska moc, długa żywotność w terenie

Technologia segmentów monochromatycznych pobiera tylko to, czego potrzebuje podświetlenie i sterownik. Nie ma przetwarzania wideo, nie ma narzutu związanego z odświeżaniem ani gromadzenia się ciepła, co pasuje do liczników zasilanych w sposób ciągły i paneli przednich falownika.

Kompatybilność elektryczna typu drop-in

Zasilanie logiczne 3,3 V z obciążeniem 1/3 i obciążeniem 1/2 jest zgodne z szynami MCU używanymi w większości falowników, UPS i platform pomiarowych, redukując potrzebę zmiany poziomu lub przeprojektowywania zewnętrznych sterowników.

Gdzie używany jest ten segmentowy moduł LCD

Dzięki połączeniu ujemnej optyki VA, szerokiej temperatury roboczej i wytrzymałości COB jest to możliweSegmentowy wyświetlacz LCD VA Negatywny tryb LCDpraktyczny wybór w kilku kategoriach wyposażenia:

▸ Falowniki fotowoltaiczne i systemy UPS- odczyty stanów, kodów błędów i parametrów wyjściowych widoczne na odległość.

▸ Inteligentne pomiary- liczniki energii elektrycznej, wody i gazu, które muszą zachować czytelność przez dekadę użytkowania.

▸ Sterowanie i oprzyrządowanie przemysłowe- przetwornice częstotliwości, mierniki mocy, aparatura testowa i szafy sterownicze.

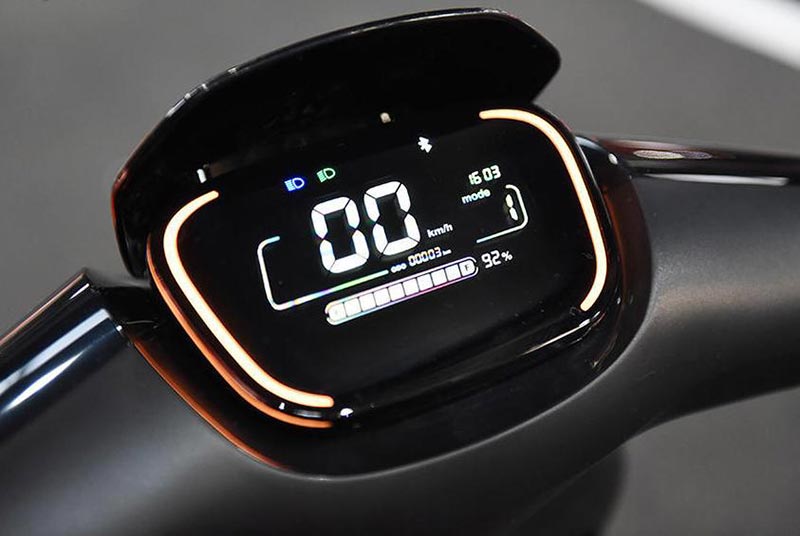

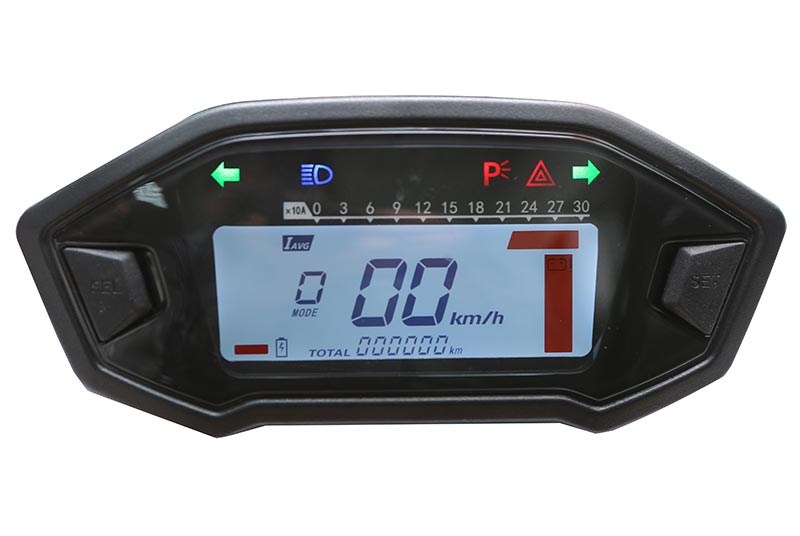

▸ Elektronika samochodowa i transportowa- pomocnicze tablice rozdzielcze i jednostki monitorujące.

Segment LCD Display VA Negative LCD Mode in a power inverter

Segmentowy wyświetlacz LCD VA Ujemny tryb LCD na przednim panelu falownika.

Segment LCD module used for solar inverter and UPS readouts

Segmentowy moduł LCD używany do odczytów falowników fotowoltaicznych i UPS.

Jeśli Twój projekt wymaga szerszego okna optycznego, a nie stałego kierunku godziny 12,Segmentowy wyświetlacz LCD VA o pełnym kącie widzenia dla energii słonecznejspełnia ten wymóg tym samym wyglądem w trybie negatywnym. Kupujący pracujący z mniejszym budżetem często oceniająHTN negatywowy 7-segmentowy wyświetlacz LCDrównolegle.

Personalizacja, próbki i zamawianie

Ten moduł katalogu jest punktem wyjścia, a nie stałą pozycją. Most of our custom display projects begin with a customer drawing or a sample taken from an existing product, and end with a matched module that drops into the same housing. Niezależnie od tego, czy potrzebujesz standardowego zespołu COB, czy w pełni dostosowanegoSegmentowy wyświetlacz LCD VA Negatywny tryb LCD, nasz zespół inżynierów wspiera Twój projekt.

Grafika segmentowa i rozmiar szkła- nowe wzory segmentów, ikony i logo dostosowane do Twojego układu.

Opcje pinów i złączy- przypisanie pinów, zakończenie FPC lub złącze pinowe dopasowane do Twojej płytki PCB.

Podświetlenie i kolor- podświetlenie LED w kolorze białym, niebieskim lub bursztynowym, dopasowane do obudowy i języka marki.

Wycena w ciągu 24 godzin- wyślij swój rysunek, roczny wolumen i cenę docelową, a następnego dnia roboczego otrzymasz wycenę i odpowiedź techniczną.

Próbki przed obróbką- standardowe próbki są zazwyczaj wysyłane w ciągu 3 do 7 dni roboczych po potwierdzeniu pobrania.

Pełna dokumentacja techniczna szerszego asortymentu dostępna jest na stroniesegmentowy wyświetlacz LCDstronę kategorii, a jeśli Twój projekt zmierza w stronę kolorowego interfejsu, plikmonochromatyczny wyświetlacz LCD i OLEDsekcja wyjaśnia, gdzie najlepiej pasują moduły segmentowe, znakowe, graficzne i PMOLED.

Produkcja, testowanie i dokumentacja jakościowa

Firma Shenzhen Jingda Display Technology Co., Ltd. została założona we wrześniu 2015 roku i obsługuje bezpyłową fabrykę o powierzchni 6000 m² w Wuping w stanie Fujian. Każda partia naszychSegmentowy wyświetlacz LCD VA Negatywny tryb LCDprzechodzi kontrolę materiałów przychodzących, kontrole w trakcie procesu oraz końcowe testy elektryczne i optyczne przed pakowaniem. Posiadamy certyfikat zarządzania jakością ISO oraz na życzenie dostarczamy dokumentację zgodności z RoHS.

COG and COB assembly lines

Linie montażowe COG i COB w pomieszczeniu czystym.

ISO quality management and RoHS documentation

Zarządzanie jakością ISO i dokumentacja RoHS.

Często zadawane pytania

Czy można dostosować układ segmentów i układ pinów tego segmentowego wyświetlacza LCD VA w ujemnym trybie LCD?

Tak. Grafika segmentu, rozmiar szkła, przypisanie styków, kolor podświetlenia i typ złącza można modyfikować na podstawie rysunku lub próbki referencyjnej. Przegląd techniczny i wycena są zwracane w ciągu 24 godzin.

Czy ten moduł potrzebuje podświetlenia?

Ta wersja wykorzystuje polaryzator transmisyjny, więc do odczytu przy słabym oświetleniu wymagane jest podświetlenie LED. Zwykle określane jest białe lub niebieskie podświetlenie, tworzące białe segmenty na czarnym tle.

Jak VA-ujemny wypada w porównaniu z HTN-ujemnym?

Ten segmentowy wyświetlacz LCD VA Negatywny tryb LCD zapewnia głębsze poziomy czerni, wyższy kontrast i szerszy zakres widzenia; Negatyw HTN to tańsza alternatywa z węższymi kątami widzenia. Obydwa są monochromatycznymi wyświetlaczami segmentowymi.

Jaki czas realizacji powinienem zaplanować?

Oferty wystawiamy w ciągu 24 godzin. Próbki standardowe wysyłane są zwykle w ciągu 3 do 7 dni roboczych po potwierdzeniu losowania, a harmonogramy produkcji masowej potwierdzane są wraz z wyceną.
