Jak działa wyświetlacz LCD?

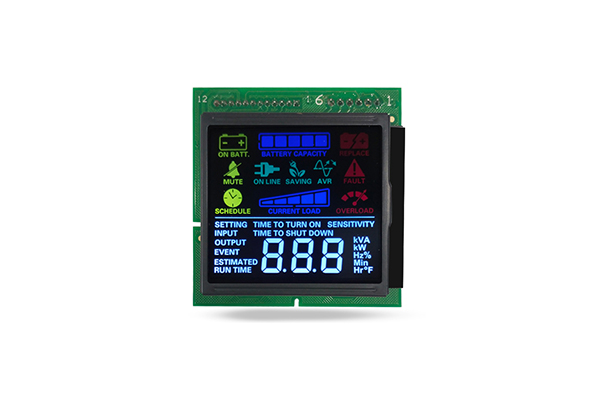

We współczesnym przemyśle elektroniki użytkowejWyświetlacz LCDTechnologia ta pozostaje jednym z najbardziej dojrzałych, opłacalnych i szeroko stosowanych rozwiązań w zakresie wyświetlaczy z płaskim panelem, po dziesięcioleciach iteracyjnych modernizacji. Od przemysłowych urządzeń sterujących, oprzyrządowania samochodowego i sprzętu gospodarstwa domowego po terminale komercyjne i przenośne urządzenia elektroniczne, produkty LCD obejmują scenariusze przemysłowe o małej mocy i komercyjne pola wyświetlające o wysokiej rozdzielczości.

LCD to pasywna technologia wyświetlania modulująca światło, oparta na efekcie fotoelektrycznym ciekłokrystalicznym. Najważniejszą cechą wyświetlaczy LCD jest to, że same materiały ciekłokrystaliczne nie mogą emitować światła widzialnego. Wszystkie obrazy ekranowe, tekst i zmiany kolorów są realizowane poprzez regulację przepuszczalności zewnętrznego podświetlenia poprzez uporządkowane zmiany układu cząsteczek ciekłego kryształu pod działaniem pola elektrycznego. Ten pasywny tryb kontroli światła decyduje o niskim zużyciu energii, wysokiej stabilności i długiej żywotności wyświetlaczy LCD, a także stanowi zasadniczą różnicę między technologiami wyświetlaczy LCD i wyświetlaczami samoświecącymi.

Podstawowa struktura komponentów standardowego systemu wyświetlaczy LCD

Kompletny system roboczy wyświetlacza LCD składa się z wielu warstw optycznych części konstrukcyjnych i elektronicznych elementów sterujących. Od dołu do góry obejmuje głównie moduł podświetlenia, dolny polaryzator, podłoże szklane z elektrodą ITO, warstwę ciekłokrystaliczną, warstwę filtra koloru (tylko kolorowy wyświetlacz LCD), górny polaryzator i pokrywę ochronną.

Jednostka podświetlenia

Jako pasywne urządzenie wyświetlające,Wyświetlacz LCDcałkowicie zależy od jednostki podświetlenia, aby zapewnić stabilne i jednolite źródło światła widzialnego. Zespół podświetlenia znajduje się w dolnej części całej konstrukcji wyświetlacza i obejmuje głównie źródło światła, płytkę prowadzącą światło, płytkę dyfuzora, folię odblaskową i folię zwiększającą jasność. Wczesne produkty LCD wykorzystywały lampy fluorescencyjne CCFL z zimną katodą jako źródła światła, podczas gdy w nowoczesnych, głównego nurtu produktach LCD zastosowano rozwiązania podświetlenia LED, które mają zalety mniejszego zużycia energii, mniejszej objętości, dłuższej żywotności i wyższej równomierności świecenia.

Zespół polaryzatora

Polaryzatory są kluczowymi elementami optycznymi kontrolującymi transmisję światła i dzielą się na polaryzator dolny i polaryzator górny, które są odpowiednio przymocowane do zewnętrznych powierzchni dolnego i górnego podłoża szklanego. Światło naturalne to światło niespolaryzowane, które drga w wielu kierunkach. Dolny polaryzator może odfiltrować całe nieregularne światło wibracyjne i zatrzymać jedynie światło spolaryzowane liniowo w jednym kierunku, zapewniając standardowe światło padające dla warstwy ciekłokrystalicznej.

W stanie domyślnym osie optyczne górnego i dolnego polaryzatora są ustawione w stanie skrzyżowanym w pionie, co stanowi podstawową strukturę optyczną do realizacji sterowania włącznikiem światła.

Warstwa komórek ciekłokrystalicznych

Warstwa komórek ciekłokrystalicznych to podstawowa warstwa funkcjonalna wyświetlacza LCD, która jest utworzona przez uszczelnienie materiałów ciekłokrystalicznych pomiędzy dwiema warstwami ultracienkich przezroczystych szklanych podłoży. Wewnętrzne strony dwóch szklanych podłoży są pokryte przezroczystymi elektrodami przewodzącymi ITO i foliami wyrównującymi. Folie wyrównujące mogą ograniczać początkowy kierunek ułożenia cząsteczek ciekłego kryształu, powodując, że cząsteczki ciekłego kryształu mają regularny skręcony układ w stanie beznapięciowym. WspólneStruktura ciekłokrystaliczna TN (Twisted Nematic).przyjęte przez popularne produkty LCD mogą tworzyć skręconą pod kątem 90 stopni strukturę cząsteczek ciekłokrystalicznych pomiędzy górnym i dolnym podłożem, co jest klasyczną optyczną strukturą przełączania tradycyjnych wyświetlaczy LCD.

Elementy sterujące i sterujące

Dokładnego dostosowania układu cząsteczek ciekłokrystalicznych nie można oddzielić od precyzyjnego sterowania profesjonalnymi obwodami, które są jednocześnie podstawową częścią elektroniczną układuModuł LCM. Układ napędowy obejmuje układ scalony napędowy, obwód sterowania czasem, obwód skanowania wierszy i kolumn oraz obwód przetwarzania sygnału. Każda jednostka pikseli panelu LCD odpowiada niezależnemu obwodowi sterującemu. Poprzez skanowanie wierszy i kolumn system wprowadza różne sygnały napięcia do każdego piksela w czasie rzeczywistym, realizując niezależną kontrolę jasności każdego piksela.

Kompletny mechanizm roboczy wyświetlacza LCD

Proces pracy wyświetlacza LCDto ciągły cykl wytwarzania światła, polaryzacji, modulacji pola elektrycznego, ekranowania przepuszczalności światła i przywracania obrazu. Cały proces opiera się całkowicie na fizycznych przemianach fotoelektrycznych, bez reakcji chemicznej, dzięki czemu proces wyświetlania charakteryzuje się dużą stabilnością i powtarzalnością. Poniżej znajduje się szczegółowa analiza krok po kroku zasady działania wyświetlacza LCD w połączeniu z charakterystyką optyczną i elektryczną.

Moc wyjściowa źródła światła i przetwarzanie polaryzacji

Po pierwsze, źródło światła LED jednostki podświetlającej emituje jednolite rozproszone światło widzialne. Po homogenizacji i odbiciu przez płytkę prowadzącą światło i płytę rozpraszającą powstaje stabilne powierzchniowe źródło światła, które oddziałuje na dolny polaryzator. Dolny polaryzator filtruje niespolaryzowane światło naturalne i przekształca je w jednokierunkowe światło spolaryzowane liniowo. W tym momencie światło ma jeden kierunek drgań, co stanowi podstawę do późniejszej modulacji ciekłokrystalicznej.

Stan bez napięcia: transmisja światła i tworzenie jasnych pikseli

Kiedy do elektrody ITO określonej jednostki pikseli nie jest przyłożone żadne napięcie sterujące, cząsteczki ciekłokrystaliczne w komórce ciekłokrystalicznej utrzymują początkowy układ skręcony pod kątem 90 stopni pod ograniczeniem folii wyrównującej. Kiedy liniowo spolaryzowane światło przechodzi przez skręconą warstwę ciekłokrystaliczną, kierunek polaryzacji światła zostanie obrócony o 90 stopni synchronicznie z układem molekularnym. Po obróceniu kierunek polaryzacji światła jest całkowicie zgodny z osią optyczną górnego polaryzatora, dzięki czemu światło może płynnie przenikać przez górny polaryzator i osłonę ochronną, a ostatecznie prezentować jasny stan na ekranie.

Stan przyłożonego napięcia: blokowanie światła i powstawanie ciemnych pikseli

Kiedy system podaje określone napięcie sterujące do elektrody pikselowej, pomiędzy górnym i dolnym podłożem szklanym powstaje pole elektryczne. Napędzane siłą pola elektrycznego, skręcone cząsteczki ciekłego kryształu będą stopniowo odchylać się i układać pionowo wzdłuż kierunku pola elektrycznego. W tym czasie zanika skręcona struktura warstwy ciekłokrystalicznej, a cząsteczki ciekłego kryształu tracą zdolność do obracania kierunku polaryzacji światła. Liniowo spolaryzowane światło przechodząc przez warstwę ciekłokrystaliczną zachowuje pierwotny kierunek drgań, który jest całkowicie prostopadły do ​​osi optycznej górnego polaryzatora. Światło jest całkowicie zablokowane i nie może przeniknąć, a piksel przedstawia stan czystej czerni.
