Jak odróżnić LCD od LED?

We współczesnym przemyśle wyświetlaczyWyświetlacz LCDi wyświetlacze LED to dwie najbardziej dominujące technologie wyjściowego obrazu, szeroko stosowane w elektronice użytkowej, przemysłowym sprzęcie sterującym, oprzyrządowaniu motoryzacyjnym, oznakowaniu komercyjnym i inteligentnych urządzeniach domowych. Dla inżynierów zaopatrzenia, projektantów produktów i nabywców branżowych na całym świecie dokładne rozróżnienie między wyświetlaczami LCD i LED ma kluczowe znaczenie dla optymalizacji wydajności produktu, kontrolowania kosztów i poprawy stabilności sprzętu. Wielu użytkowników rynku błędnie uważa LCD i LED za dwie całkowicie niezależne technologie wyświetlania o przeciwnych mechanizmach działania.

Podstawowa definicja i podstawowa zasada działania

1. Podstawowy mechanizm wyświetlacza LCD

LCD, skrót od Liquid Crystal Display, to pasywna technologia wyświetlania, która do prezentacji obrazów opiera się całkowicie na zewnętrznych źródłach światła. Podstawowa warstwa funkcjonalnaWyświetlacz LCDto cząsteczki ciekłego kryształu zamknięte pomiędzy dwiema warstwami spolaryzowanych podłoży szklanych. Cząsteczki ciekłych kryształów nie emitują światła spontanicznie; zamiast tego dostosowują swoje rozmieszczenie i kąt skręcenia pod wpływem napięcia sterującego, precyzyjnie kontrolując transmitancję podświetlenia. Dopasowując je do warstw filtrów kolorów lub warstw chroniących przed światłem, na ekranie wyświetlacza mogą pojawiać się obrazy w różnych odcieniach szarości, kolory i tekst.

2. Właściwości techniczne wyświetlacza LED

LED oznacza diodę elektroluminescencyjną. Ściśle mówiąc, komercyjne wyświetlacze LED dostępne na rynku dzielą się na dwie kategorie: aktywne, samoemisyjne ekrany LED i ekrany LCD z podświetleniem LED, co jest kluczowym punktem, który większość użytkowników myli. Tak zwany wyświetlacz LED, o którym mowa w codziennych porównaniach, jest w większości ulepszoną wersją tradycyjnego wyświetlacza LCD, który zastępuje podświetlenie CCFL wyświetlacza LCD diodami LED jako nowym źródłem podświetlenia.

Dogłębna analiza podstawowych różnic między wyświetlaczem LCD i diodą LED

1. System podświetlenia i tryb emitowania światła

System podświetlenia stanowi podstawową różnicę pomiędzy tradycyjnym wyświetlaczem LCD a wyświetlaczem LED. Standardowe ekrany przemysłowe LCD i wczesne wyświetlacze cywilne wykorzystują podświetlenie CCFL. Ten tryb podświetlenia wykorzystuje wyładowanie gazu fluorescencyjnego w celu wygenerowania jednolitego światła, a jego zalety to niski koszt i dojrzała technologia. Ma jednak oczywiste wady: wysokie zużycie energii, powolną reakcję rozruchu, krótką żywotność i słabą odporność na niskie temperatury, co ogranicza jego zastosowanie w sprzęcie z najwyższej półki i w ekstremalnych warunkach.

2. Skład strukturalny i integracja

W scenariuszach wyświetlaczy przemysłowych moduł LCM jest najpopularniejszym nośnikiem technologii wyświetlaczy LCD.LCM (moduł ciekłokrystaliczny)to zintegrowany moduł utworzony przez połączenie panelu wyświetlacza LCD, układu sterującego, elastycznej płytki drukowanej, zespołu podświetlenia i ramy konstrukcyjnej. Jest to kompletny wyświetlacz, który można bezpośrednio zabudować w sprzęcie po prostym podłączeniu zasilania i dokowaniu sygnału.

Tradycyjny moduł LCM oparty na wyświetlaczu LCD ma zwartą i znormalizowaną strukturę, z pełną specyfikacją, od małych ekranów o przekątnej 0,96 cala po 15-calowe przemysłowe ekrany kontrolne. Obsługuje niestandardową rozdzielczość, kąt widzenia i jasność i jest szeroko stosowany w oprzyrządowaniu, sprzęcie gospodarstwa domowego i sprzęcie automatyki przemysłowej. Natomiast moduły wyświetlaczy LED są najczęściej montowane za pomocą dyskretnych koralików lampowych i płytek sterujących, co charakteryzuje się większą całkowitą objętością i większymi trudnościami w integracji w scenariuszach o małych rozmiarach.

3. Efekt wyświetlania i wydajność obrazu

Jeśli chodzi o wydajność wyświetlania, wyświetlacze LED mają oczywiste zalety w zakresie kontrastu, jasności i gamy kolorów. Tradycyjny wyświetlacz LCD z podświetleniem CCFL charakteryzuje się niskim kontrastem, łatwym wyciekiem światła na krawędziach ekranu i ograniczoną możliwością przywracania kolorów, dzięki czemu obraz jest miękki, ale pozbawiony warstw. Wyświetlacze z podświetleniem LED umożliwiają precyzyjne przyciemnianie lokalne, skutecznie poprawiając czystość czarnego pola i kontrast obrazu, zapewniając żywsze odwzorowanie kolorów i wyższą jasność ekranu, dostosowując się do silnych warunków oświetleniowych, takich jak zewnętrzne wyświetlacze komercyjne i ekrany montowane w pojazdach.

Jak wybrać wyświetlacz LCD lub LED w rzeczywistych projektach

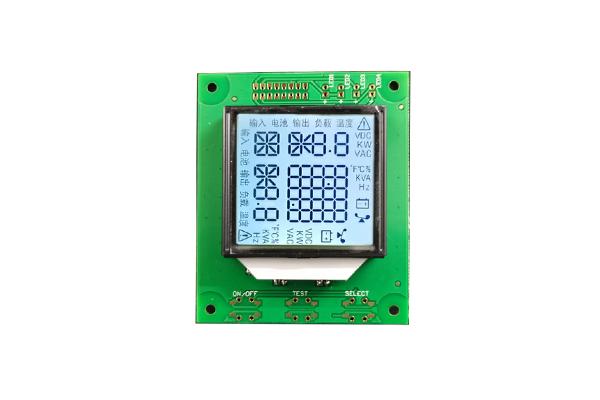

W przypadku projektów wymagających niskiego zużycia energii, długotrwałej, stabilnej pracy, niskich kosztów i dużej wierności kolorów,Wyświetlacz LCDjest rozwiązaniem preferowanym. Monochromatyczny wyświetlacz LCD dopasowany do niestandardowego modułu LCM może zmaksymalizować wydajność kosztową i stabilność sprzętu, zwłaszcza w przypadku oprzyrządowania do sterowania przemysłowego, przenośnego sprzętu akumulatorowego i wyświetlaczy z niższej półki, które wymagają jedynie tekstu i prostej grafiki.

W przypadku wyświetlaczy zewnętrznych, łączenia wielkoformatowego, ekranów przeciwodblaskowych o wysokiej jasności, wysokim kontraście i żywych kolorach bardziej odpowiednie są wyświetlacze LED. Na przykład komercyjne ekrany reklamowe, ekrany sceniczne, ekrany o dużej jasności montowane w pojazdach i wysokiej klasy urządzenia wyświetlające dla konsumentów mogą w pełni wykorzystać zalety technologii podświetlenia LED w zakresie efektów wizualnych i możliwości dostosowania do środowiska.
