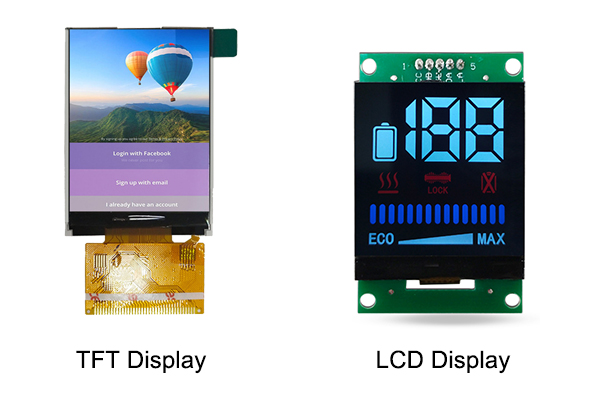

Wyświetlacz TFT a wyświetlacz LCD: jakie są główne różnice?

W rzeczywistości istnieje wyraźna inkluzywna relacja i podstawowe rozróżnienie techniczne pomiędzy technologiami TFT i LCD. Zrozumienie podstawowych różnic między wyświetlaczami TFT i wyświetlaczami LCD ma kluczowe znaczenie dla podejmowania świadomych decyzji zakupowych, optymalizacji wydajności urządzenia i dopasowania rozwiązań wyświetlających do konkretnych scenariuszy zastosowań. W tym artykule omówiono zasady działania, projekty konstrukcyjne, parametry wizualne, zużycie energii i scenariusze zastosowań, aby wyjaśnić, czym różnią się te dwie główne technologie wyświetlania i gdzie każda z nich wyróżnia się.

Jakie sąWyświetlacze TFT?

TFT oznacza Thin Film Transistor, który nie jest samodzielną technologią wyświetlania, ale zaawansowaną technologią sterowania i optymalizacji zbudowaną w oparciu o struktury LCD. Wyświetlacze TFT to zasadniczo wyświetlacze LCD z aktywną matrycą, które zawierają maleńki, cienkowarstwowy tranzystor dla każdego pojedynczego piksela na ekranie. Każdy tranzystor pełni rolę niezależnego przełącznika, odpowiedzialnego za precyzyjne sterowanie napięciem i sygnałem pojedynczego piksela. To podstawowe ulepszenie strukturalne całkowicie podważa pasywny tryb pracy tradycyjnych wyświetlaczy LCD. Ta architektura aktywnej matrycy pozwala każdemu pikselowi zachować swój stan, podczas gdy inne są odświeżane. Wyświetlacze TFT stanowią zatem podzbiór wyświetlaczy LCD, ale charakteryzują się znacznie lepszą wydajnością. Prawie każdy produkowany obecnie wyświetlacz LCD — od ekranów smartfonów po 65-calowe telewizory 4K — jest w rzeczywistości wyświetlaczem TFT-LCD. Kiedy ktoś mówi „ekran TFT”, zazwyczaj ma na myśli wyświetlacz LCD z aktywną matrycą.

Jakie sąWyświetlacze LCD?

LCD oznacza wyświetlacz ciekłokrystaliczny, ogólną kategorię technologii wyświetlaczy płaskich, która od dziesięcioleci dominuje na rynku elektroniki użytkowej. Wyświetlacze LCD wykorzystują unikalne właściwości fizyczne cząsteczek ciekłych kryształów do modulowania światła i generowania obrazów wizualnych. Podstawowa struktura tradycyjnych wyświetlaczy LCD obejmuje moduł podświetlenia, podłoża szklane, warstwy ciekłokrystaliczne, filtry barwne i folie polaryzacyjne. W przeciwieństwie do technologii wyświetlaczy samoświecących, takich jak OLED, wyświetlacze LCD nie wytwarzają światła niezależnie. Zamiast tego wykorzystują stałe źródło podświetlenia i dostosowują rozmieszczenie cząsteczek ciekłych kryształów za pomocą sygnałów elektrycznych, aby kontrolować przepuszczalność światła, tworząc w ten sposób różne kolory, poziomy jasności i szczegóły obrazu.

Panel LCD składa się z podświetlenia, filtrów polaryzacyjnych, warstwy ciekłokrystalicznej i elektrod. Po przyłożeniu napięcia kryształy skręcają się, blokując lub przepuszczając światło, tworząc piksele. Tradycyjne wyświetlacze LCD obejmują typy z matrycą pasywną (np. STN lub TN) i typy z matrycą aktywną (np. TFT). Kluczowym ograniczeniem wczesnych wyświetlaczy LCD był długi czas reakcji i wąskie kąty widzenia, ponieważ projekty z matrycą pasywną uwzględniały jednocześnie całe rzędy lub kolumny pikseli.

Podstawowe różnice techniczne między wyświetlaczami TFT i wyświetlaczami LCD

Zasadnicza różnica pomiędzy wyświetlaczami TFT a tradycyjnymi wyświetlaczami LCD z pasywną matrycą polega na mechanizmie sterowania pikselami, co dodatkowo prowadzi do kompleksowych różnic w wydajności wyświetlaczy, konstrukcji strukturalnej i doświadczeniu użytkownika. W poniższych sekcjach omówiono kluczowe różnice w czterech głównych częściach.

Mechanizm napędowy pikseli

Tryb jazdy to podstawowa różnica oddzielająca wyświetlacze TFT od konwencjonalnych wyświetlaczy LCD. Tradycyjne wyświetlacze LCD z matrycą pasywną wykorzystują metodę skanowania krzyżowego wiersz-kolumna. System skanuje każdy wiersz i kolumnę pikseli w ustalonym cyklu, a wszystkie piksele korzystają ze wspólnego sygnału obwodu. Ponieważ wiele pikseli ma wspólne obwody elektrod, podczas procesu skanowania nieuniknione są zakłócenia sygnału i przesłuchy. Podczas wyświetlania dynamicznych obrazów lub treści o wysokiej rozdzielczości wspólny obwód nie może zapewnić stabilnego i ciągłego wsparcia napięcia dla każdego piksela, co skutkuje niestabilnym stanem piksela.

Szybkość reakcji i dynamiczna wydajność wyświetlania

Szybkość reakcji odnosi się do czasu potrzebnego pikselom wyświetlacza na przełączanie się między stanami jasnym i ciemnym, co bezpośrednio określa dynamiczny efekt wyświetlania ekranu, zwłaszcza w przypadku szybko poruszających się obrazów, takich jak gry, filmy i nagrania sportowe. Tradycyjne wyświetlacze LCD charakteryzują się bardzo małą szybkością reakcji, zwykle powyżej 100 milisekund. Ze względu na tryb skanowania pasywnego aktualizacja sygnału pikseli charakteryzuje się oczywistymi opóźnieniami, a cząsteczki ciekłego kryształu nie mogą zmieniać się w czasie, gdy zawartość ekranu zmienia się szybko. Prowadzi to do poważnych zjawisk związanych z duchami, rozmyciem i smugami w dynamicznych scenach, przez co tradycyjne wyświetlacze LCD nie są w stanie dostosować się do scenariuszy dynamicznego wyświetlania o dużej liczbie klatek na sekundę.

Wydajność kąta widzenia

Kąt widzenia to kluczowy wskaźnik praktyczności ekranu, reprezentujący zakres kąta, w którym ekran może zachować dokładne kolory i jasność, patrząc z perspektywy innej niż czołowa. Tradycyjne wyświetlacze LCD z matrycą pasywną mają niezwykle wąskie kąty widzenia, a efektywny zakres widzenia wynosi zaledwie 30 do 45 stopni z przodu. Gdy użytkownik nieznacznie zmieni perspektywę, na ekranie wystąpią poważne zniekształcenia kolorów, osłabienie jasności, a nawet odwrócenie kolorów. Ta wada sprawia, że ​​tradycyjne wyświetlacze LCD nadają się tylko do oglądania z przodu przez jednego użytkownika i nie są w stanie spełnić wymagań związanych z oglądaniem przez wiele osób lub obserwacją pod wieloma kątami.

Zużycie energii i efektywność energetyczna

Pod względem zużycia energii tradycyjne wyświetlacze LCD mają charakterystykę dwustronną. W przypadku statycznych, prostych treści wyświetlanych na ekranie, takich jak jednokolorowy tekst i stałe wzory, wyświetlacze LCD z matrycą pasywną charakteryzują się niższym zużyciem energii ze względu na prostą strukturę obwodów i niskie obciążenie sygnałem. Jednakże podczas wyświetlania zawartości dynamicznej, o wysokiej rozdzielczości i wielokolorowej, ciągłe cykliczne skanowanie obwodów pasywnych zwiększa utratę sygnału i zużycie energii, co skutkuje niską ogólną efektywnością energetyczną.
