Co sprawia, że ​​moduł wyświetlacza OLED PM 0,96 cala SSD1306 jest tak niezawodny w przypadku projektów wbudowanych?

TheModuł wyświetlacza OLED PM 0,96 cala SSD1306stał się jednym z najczęściej stosowanych rozwiązań w zakresie miniaturowych wyświetlaczy w elektronice wbudowanej, urządzeniach IoT, systemach do noszenia i projektach inżynieryjnych typu „zrób to sam”. W tym artykule szczegółowo omówiono architekturę, zalety wydajności, metody integracji i zastosowania w świecie rzeczywistym. Został zaprojektowany, aby pomóc inżynierom, projektantom produktów i hobbystom zrozumieć, dlaczego temu kompaktowemu modułowi OLED można zaufać ze względu na wysoką klarowność obrazu, niskie zużycie energii i długoterminową stabilność w wymagających środowiskach.

Spis treści

• 1. Przegląd modułu wyświetlacza OLED PM 0,96 cala SSD1306
• 2. Architektura wewnętrzna i zasada działania
• 3. Kluczowe cechy i zalety
• 4. Wyjaśnienie specyfikacji technicznych
• 5. Jak zintegrować moduł OLED SSD1306
• 6. Interfejsy komunikacyjne (I2C vs SPI)
• 7. Zużycie energii i wydajność
• 8. Typowe problemy i rozwiązywanie problemów
• 9. Porównanie OLED i LCD
• 10. Scenariusze zastosowań w świecie rzeczywistym
• 11. Rozważania projektowe dla inżynierów
• 12. Często zadawane pytania
• Wniosek

1. Przegląd modułu wyświetlacza OLED PM 0,96 cala SSD1306

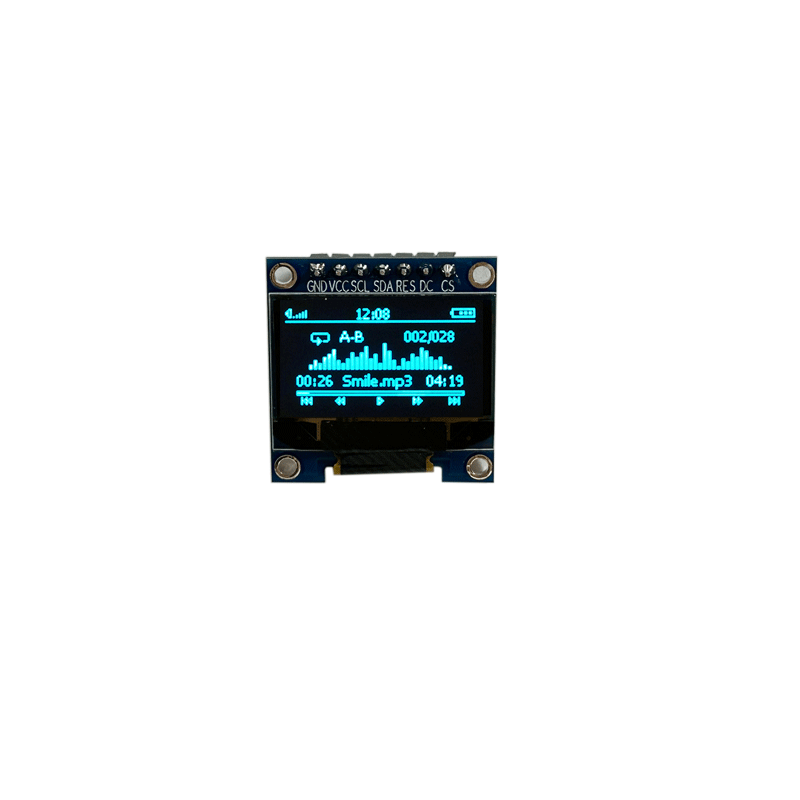

TheModuł wyświetlacza OLED PM 0,96 cala SSD1306to kompaktowy, organiczny wyświetlacz diodowy powszechnie stosowany w systemach opartych na mikrokontrolerach. W przeciwieństwie do tradycyjnych wyświetlaczy LCD, technologia OLED emituje światło bezpośrednio z każdego piksela, eliminując potrzebę podświetlania. Skutkuje to głębszym kontrastem, cieńszą strukturą i lepszymi kątami widzenia.

Układ scalony sterownika SSD1306 steruje operacjami na poziomie pikseli i zarządza komunikacją pomiędzy mikrokontrolerem a matrycą wyświetlacza. Ze względu na swoją prostotę i wydajność stał się standardowym wyborem w Arduino, ESP32, Raspberry Pi i innych platformach wbudowanych.

2. Architektura wewnętrzna i zasada działania

Sercem modułu jest kontroler SSD1306, który obsługuje mapowanie pamięci, cykle odświeżania wyświetlacza i interpretację poleceń. Wyświetlacz składa się z matrycy o wymiarach 128x64 pikseli (zwykle), w której każdy piksel jest niezależnie kontrolowany.

W przeciwieństwie do wyświetlaczy LCD, panele OLED nie wymagają podświetlenia. Każdy piksel emituje własne światło po przyłożeniu napięcia. Ta właściwość samoemisyjna umożliwia uzyskanie wyjątkowo wysokiego współczynnika kontrastu i niemal idealnego poziomu czerni.

• System emisji sterowany pikselami
• Zintegrowana pamięć RAM wyświetlacza (GDDRAM)
• Wewnętrzny oscylator do kontroli czasu
• Wbudowany obwód wzmacniający napięcie

3. Kluczowe cechy i zalety

Popularność modułu wyświetlacza OLED PM SSD1306 o przekątnej 0,96 cala wynika z połączenia wydajności i prostoty. Poniżej przedstawiamy jego główne zalety:

• Bardzo wysoki współczynnik kontrastu (zwykle 2000:1 lub wyższy)
• Szeroki kąt widzenia do 160°
• Bardzo niski pobór mocy w trybie wyświetlania statycznego
• Nie ma potrzeby stosowania systemu podświetlenia
• Szybki czas reakcji odpowiedni dla animacji
• Kompaktowe wymiary PCB dla urządzeń o ograniczonej przestrzeni

Dzięki tym cechom nadaje się szczególnie do systemów zasilanych bateryjnie i przenośnych urządzeń elektronicznych, gdzie efektywność energetyczna ma kluczowe znaczenie.

4. Wyjaśnienie specyfikacji technicznych

Zrozumienie specyfikacji technicznych pomaga inżynierom wybrać odpowiednią konfigurację wyświetlacza dla wymagań projektu.

Specyfikacje te podkreślają jego kompatybilność z większością ekosystemów mikrokontrolerów bez konieczności stosowania dodatkowej złożoności w zakresie regulacji mocy.

5. Jak zintegrować moduł OLED SSD1306

Integracja to jedna z najmocniejszych zalet tego modułu. Nawet początkujący mogą to wdrożyć w prostych krokach.

• Krok 1: Podłącz prawidłowo piny VCC i GND
• Krok 2: Wybierz protokół komunikacyjny (najpopularniejszy jest I2C)
• Krok 3: Zainstaluj bibliotekę SSD1306 na platformie mikrokontrolera
• Krok 4: Zainicjuj wyświetlacz w oprogramowaniu sprzętowym
• Krok 5: Wyślij dane graficzne lub tekstowe do bufora ekranu

Ponieważ moduł zawiera już większość wymaganych komponentów, nie są potrzebne żadne zewnętrzne obwody sterowników.

6. Interfejsy komunikacyjne (I2C vs SPI)

Dysk SSD1306 obsługuje zarówno komunikację I2C, jak i SPI, każdy z unikalnymi zaletami.

I2C jest szeroko stosowany ze względu na swoją prostotę i wymaga tylko dwóch linii danych (SDA i SCL). Zmniejsza to złożoność okablowania, dzięki czemu idealnie nadaje się do kompaktowych systemów wbudowanych.

Z drugiej strony SPI oferuje większą szybkość przesyłania danych i jest preferowany w aplikacjach obejmujących animacje lub częste aktualizacje ekranu.

• I2C:Minimalne okablowanie, niższa prędkość, idealne do czujników i prostych wyświetlaczy
• SPI:Szybsze odświeżanie, potrzeba więcej pinów, lepiej dla systemów z dużą ilością grafiki

7. Zużycie energii i wydajność

Jedną z najważniejszych zalet technologii OLED jest jej energooszczędność. Moduł wyświetlacza OLED PM o przekątnej 0,96 cala SSD1306 zużywa energię tylko wtedy, gdy świecą się piksele. Czarne piksele praktycznie nie wymagają energii.

Dzięki temu jest szczególnie przydatny w:

• Urządzenia IoT zasilane bateryjnie
• Elektronika do noszenia
• Przenośne narzędzia pomiarowe

Jednak ciągłe wyświetlanie całkowicie białych ekranów znacznie zwiększa zużycie energii, dlatego niezbędny jest zoptymalizowany projekt interfejsu użytkownika.

8. Typowe problemy i rozwiązywanie problemów

Mimo że moduł jest niezawodny, użytkownicy mogą napotkać problemy z integracją. Poniżej znajdują się typowe problemy i rozwiązania:

• Pusty ekran:Sprawdź adres I2C i połączenia przewodów
• Migający wyświetlacz:Zapewnij stabilne zasilanie
• Nieprawidłowe wyjście:Sprawdź konfigurację biblioteki i ustawienia rozdzielczości
• Niska jasność:Dostosuj ustawienia kontrastu oprogramowania

Większość problemów dotyczy oprogramowania, a nie usterek sprzętu.

9. Porównanie OLED i LCD

10. Scenariusze zastosowań w świecie rzeczywistym

Wszechstronność modułu wyświetlacza OLED PM SSD1306 o przekątnej 0,96 cala sprawia, że ​​nadaje się on do szerokiego zakresu branż i zastosowań.

• Inteligentne sterowniki do domu
• Przenośne urządzenia fitness
• Przemysłowe wyświetlacze czujnikowe
• Projekty DIY Arduino
• Medyczne przenośne systemy monitorowania
• Systemy zarządzania akumulatorami

Jego niewielkie rozmiary i przejrzystość umożliwiają programistom integrację znaczących interfejsów użytkownika nawet w bardzo małych urządzeniach.

11. Rozważania projektowe dla inżynierów

Projektując z użyciem tego modułu, inżynierowie powinni wziąć pod uwagę stabilność elektryczną, optymalizację interfejsu użytkownika i warunki termiczne.

• Aby wydłużyć żywotność, należy unikać ciągłej jasności pełnego ekranu
• Do komunikacji I2C użyj odpowiednich rezystorów podciągających
• Zapewnij zgodność napięcia z poziomami logicznymi mikrokontrolera
• Zoptymalizuj aktualizacje ramek, aby zmniejszyć zużycie energii

Dobre praktyki projektowe znacznie poprawiają wydajność i trwałość.

12. Często zadawane pytania

P1: Czy dysk SSD1306 może wyświetlać kolory?
Nie, jest to wyświetlacz monochromatyczny (zwykle w odmianach białej, niebieskiej lub żółtej).

P2: Czy jest kompatybilny z Arduino?
Tak, jest szeroko obsługiwany przez wiele bibliotek typu open source.

P3: Czy wymaga podświetlenia?
Nie, technologia OLED jest samoemisyjna.

P4: Jaka jest żywotność modułu?
Zwykle dziesiątki tysięcy godzin, w zależności od wzorców użytkowania.

P5: Czy może wyświetlać animacje?
Tak, ale w celu zapewnienia płynniejszej pracy zalecany jest interfejs SPI.

Wniosek

Moduł wyświetlacza OLED PM 0,96 cala SSD1306 pozostaje jednym z najbardziej praktycznych i wydajnych rozwiązań w zakresie wyświetlania dla kompaktowych systemów elektronicznych. Połączenie wysokiego kontrastu, niskiego zużycia energii i prostej integracji sprawia, że ​​jest to preferowany wybór dla inżynierów i programistów z wielu branż.

Od rozwoju prototypów po komercyjne produkty wbudowane, moduł ten zapewnia równowagę pomiędzy wydajnością i przystępnością cenową, którą trudno osiągnąć.
