Jaka jest zaleta interfejsu SPI i IIC dla graficznego wyświetlacza LCD?

W nowoczesnym projektowaniu systemów wbudowanych, sterowaniu przemysłowym, inteligentnym sprzęcie domowym i produktach elektronicznych do noszenia,graficzne moduły wyświetlaczy LCDstały się niezbędnymi nośnikami interakcji człowiek-komputer. Spośród wszystkich głównych interfejsów wyświetlaczy, SPI i IIC to dwa najczęściej stosowane rozwiązania dla ekranów LCD z matrycą punktową, dominujące na rynku małych i średnich wyświetlaczy LCD ze względu na ich unikalne zalety strukturalne, stabilną wydajność i doskonałą kompatybilność. Wybór odpowiedniego interfejsu dla wyświetlacza interfejsu IIC lub wyświetlacza SPI bezpośrednio określa szybkość reakcji sprzętu, zużycie energii, stopień trudności układu PCB i ogólną żywotność.

Graficzne wyświetlacze LCD różnią się od segmentowych ekranów LCD tym, że obsługują dowolne rozmieszczenie pikseli, niestandardowe renderowanie grafiki, dynamiczne przewijanie tekstu i wielowarstwowe wyświetlanie interfejsu, co stawia wyższe wymagania w zakresie wydajności transmisji interfejsu i stabilności sygnału. W przeciwieństwie do tego interfejsy szeregowe SPI i IIC upraszczają projektowanie okablowania, optymalizują protokoły transmisji i doskonale spełniają wymagania dotyczące niskich kosztów, wysokiej stabilności i kompaktowej konstrukcji głównych produktów terminali, stając się preferowanymi interfejsami dla obecnego głównego nurtuwyświetlacze LCD z matrycą punktową.

Podstawowa charakterystyka interfejsu SPI (wyświetlacz SPI)

SPI (Serial Peripheral Interface) to szybki synchroniczny interfejs komunikacji szeregowej, protokół transmisji w trybie pełnego dupleksu o strukturze master-slave i podstawowy interfejs głównego nurtu wysokowydajnych produktów wyświetlających SPI. Standardowy interfejs SPI dla ekranów LCD z matrycą punktową ma strukturę 4-przewodową, obejmującą SCLK (sygnał zegarowy), MOSI (transmisja danych), CS (wybór układu) i DC (wybór danych/poleceń). Niektóre uproszczone 3-przewodowe konstrukcje SPI integrują sygnały DC z liniami danych, jeszcze bardziej zmniejszając liczbę pinów, zachowując jednocześnie możliwości szybkiej transmisji.

Podstawowa charakterystyka interfejsu IIC (wyświetlacz interfejsu IIC)

IIC (Inter-Integrated Circuit) to półdupleksowy, synchroniczny interfejs magistrali szeregowej o ultra uproszczonej strukturze 2-przewodowej, składający się z SCL (linia zegara) i SDA (linia danych). Jako interfejs magistrali wielu urządzeń, magistrala IIC może montować wiele modułów wyświetlaczy i urządzeń czujnikowych o różnych adresach, co jest podstawową zaletą produktów wyświetlających interfejs IIC w zintegrowanych systemach z wieloma urządzeniami.

Zalety interfejsu SPI dla graficznego wyświetlacza LCD SPI

1. Bardzo wysoka prędkość transmisji, brak dynamicznego opóźnienia wyświetlania

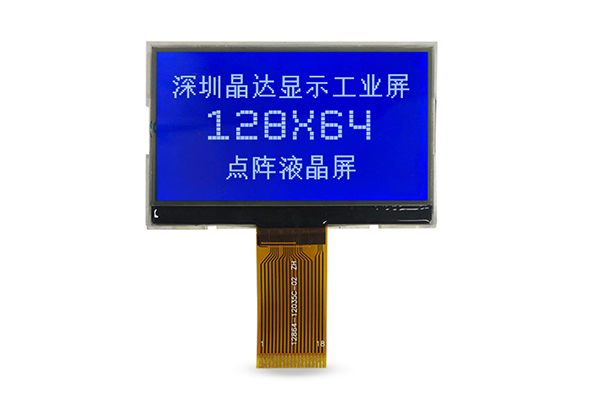

Największą zaletą interfejsu SPI jest jego bardzo wysoka częstotliwość taktowania i zerowy narzut protokołu. W odróżnieniu od mechanizmu weryfikacji adresu i oczekiwania na odpowiedź interfejsu IIC, SPI przyjmuje tryb ciągłej transmisji impulsowej z maksymalną częstotliwością taktowania do 80 MHz. Do popularnych formatów 128x64, 160x128, 240x320wyświetlacze LCD z matrycą punktowąinterfejs SPI może zakończyć odświeżanie danych na pełnym ekranie w ciągu 1-5 ms.

2. Silne działanie przeciwzakłóceniowe, odpowiednie dla scenariuszy przemysłowych

Nasz graficzny wyświetlacz LCD klasy przemysłowej z interfejsem SPI przyjmuje sygnał wyjściowy typu push-pull, z silną zdolnością przeciwzakłóceniową sygnału i stabilną transmisją w środowiskach elektromagnetycznych o wysokim poziomie szumów, takich jak warsztaty przemysłowe i urządzenia energetyczne. W porównaniu ze strukturą otwartego drenażu interfejsu IIC, sygnał SPI ma większą zdolność kierowania, dłuższą efektywną odległość transmisji i nie jest podatny na zniekształcenia sygnału ani utratę danych.

3. Elastyczny projekt okablowania, wydajność równoważenia i integracja

Zarówno standardowy 4-przewodowy interfejs SPI, jak i uproszczony 3-przewodowy interfejs SPI charakteryzują się małą liczbą pinów, znacznie mniejszą niż w przypadku tradycyjnych równoległych interfejsów LCD. Zachowując wysoką wydajność transmisji, pozwala uniknąć problemu nadmiernego zajętości zasobów GPIO. W przypadku systemów wbudowanych z ograniczoną liczbą pinów jednoukładowego mikrokomputera, ale wysokimi wymaganiami dotyczącymi wydajności wyświetlania, moduły wyświetlaczy SPI mogą doskonale zrównoważyć koszt sprzętu i efekt wyświetlania.

4. Bardzo niskie zajęcie pinów, znacznie upraszczające projektowanie PCB

Interfejs IIC potrzebuje tylko dwóch linii sygnałowych (SCL, SDA), aby zakończyć transmisję danych wyświetlacza, co stanowi najniższą liczbę pinów wśród wszystkich głównych interfejsów wyświetlaczy. W przypadku ultraminiaturowych urządzeń, takich jak urządzenia do noszenia, inteligentne czujniki i miniaturowe urządzenia gospodarstwa domowego z wyjątkowo ograniczonymi zasobami GPIO, moduły wyświetlaczy interfejsu IIC mogą zaoszczędzić dużą liczbę jednoukładowych pinów mikrokomputera, unikając konieczności rozbudowy układów peryferyjnych z powodu niewystarczającej liczby pinów.

Interfejsy SPI i IIC są podstawowymi rozwiązaniami transmisji szeregowej dla nowoczesnych wyświetlaczy LCD z matrycą punktową i posiadają niezastąpione zalety. Moduły wyświetlaczy SPI opierają się na szybkiej transmisji, silnym przeciwdziałaniu zakłóceniom i doskonałej wydajności wyświetlania dynamicznego, stając się preferowanym wyborem w scenariuszach przemysłowych o wysokiej wydajności i dynamicznych wyświetlaczach. Produkty wyświetlające z interfejsem IIC wykorzystują ultra proste okablowanie, niskie zużycie energii i duże możliwości rozbudowy, dominując w scenariuszach zminiaturyzowanych, energooszczędnych i zintegrowanych z wieloma urządzeniami.
